332 8 Programmation: Cycles
8.5 Cy
cles SL

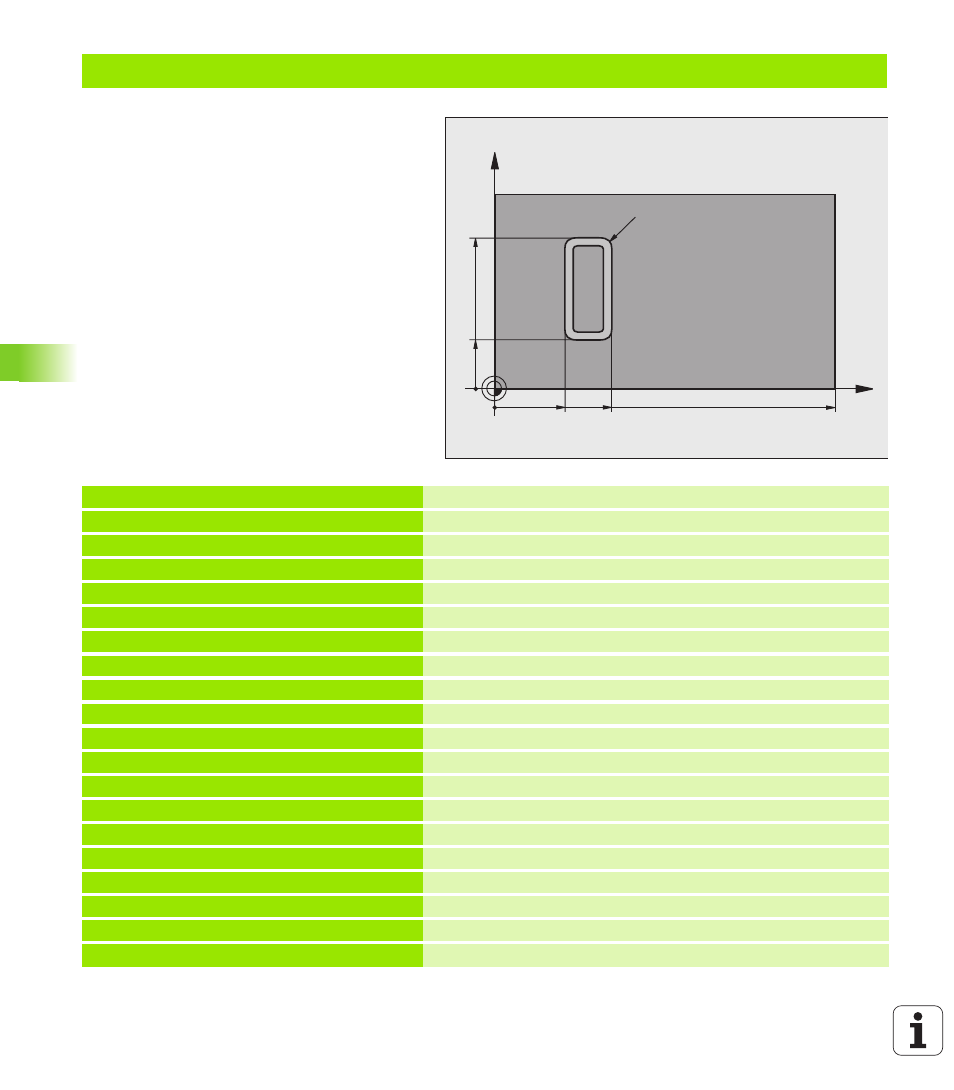

Exemple: Corps d'un cylindre avec le cycle 28
Remarque:
„ Cylindre bridé au centre du plateau circulaire.
„ Le point de référence est situé au centre du
plateau circulaire
0 BEGIN PGM C27 MM
1 TOOL CALL 1 Y S2000 Appel de l’outil, axe d’outil Y
2 L X+250 R0 FMAX Dégager l'outil
3 L X+0 R0 FMAX Positionner l'outil au centre du plateau circulaire
4 CYCL DEF 14.0 CONTOUR Définir le sous-programme de contour
5 CYCL DEF 14.1 LABEL CONTOUR 1
6 CYCL DEF 28 CORPS DU CYLINDRE Définir les paramètres d'usinage
Q1=-7 ;PROFONDEUR DE FRAISAGE
Q3=+0 ;SURÉPAIS. LATÉRALE
Q6=2 ;DISTANCE D'APPROCHE
Q10=-4 ;PROFONDEUR DE PASSE
Q11=100 ;AVANCE PLONGÉE PROF.
Q12=250 ;AVANCE FRAISAGE
Q16=25 ;RAYON
Q17=1 ;UNITÉ DE MESURE
Q20=10 ;LARGEUR RAINURE
Q21=0.02 ;TOLÉRANCE Reprise d'usinage active
7 L C+0 R0 FMAX M3 Pré-positionner le plateau circulaire
8 CYCL CALL Appel du cycle
9 L Y+250 R0 FMAX M2 Dégager l'outil, fin du programme
X
Y
157
60
30
20
R7
.5
50
