HEIDENHAIN TNC 620 163
6.4 Cont
our
nag
e
s – Coor
données car
tésiennes

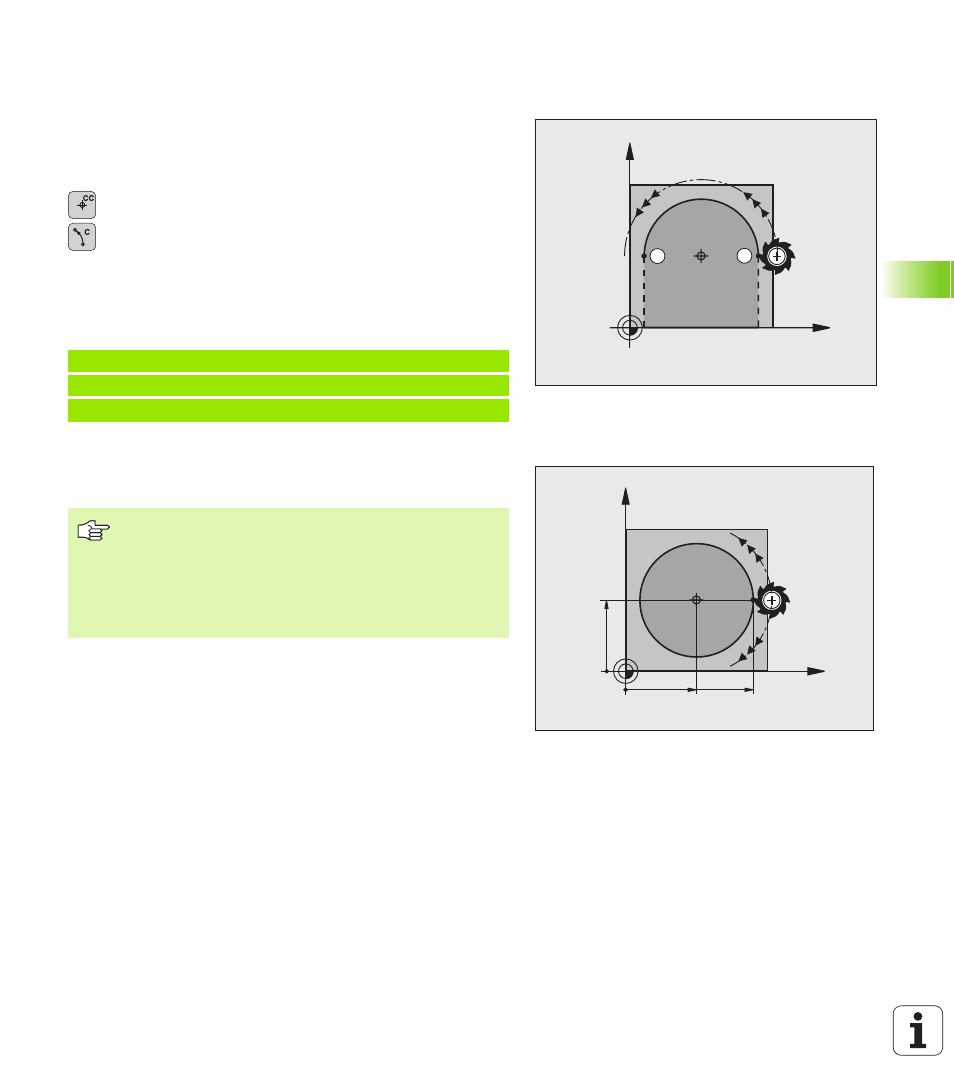

Trajectoire circulaire C autour du centre de
cercle CC
Définissez le centre de cercle CC avant de programmer la trajectoire
circulaire C. La dernière position d'outil programmée avant la
séquence C correspond au point initial de la trajectoire circulaire.
 Déplacer l’outil sur le point initial de la trajectoire circulaire
 Coordonnées du centre de cercle
 Coordonnées du point final de l'arc de cercle
 Sens de rotation DR, si nécessaire:
 Avance F
 Fonction auxiliaire M
Exemple de séquences CN
Cercle entier
Pour le point final, programmez les mêmes coordonnées que celles du
point initial.
S E
X
Y
CC
X
Y
25 45
25
CC
DR+
DR–
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Le point initial et le point final du déplacement circulaire
doivent se situer sur la trajectoire circulaire.
Tolérance d'introduction: jusqu’à 0.016 mm (à
sélectionner dans le paramètre-machine
circleDeviation
).
Cercle le plus petit que la TNC peut parcourir: 0.0016 µm.
