176 6 Programmation: Programmer les contours
6.5 Cont
our
n
ag
es – Coor
données polair

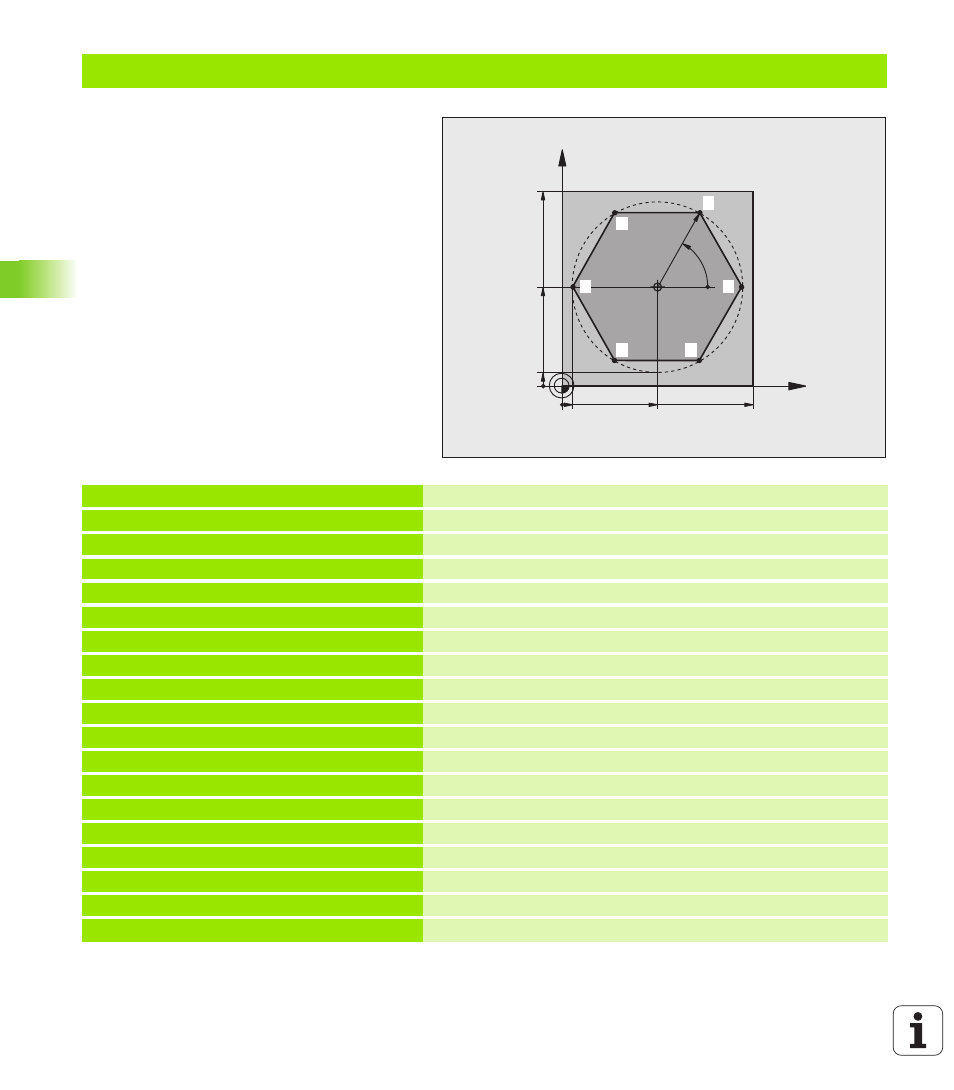

es Exemple: Déplacement linéaire en coordonnées polaires
0 BEGIN PGM LINAIRPO MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Définition de la pièce brute
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000 Appel de l'outil
4 CC X+50 Y+50 Définir le point de référence pour les coordonnées polaires
5 L Z+250 R0 FMAX Dégager l'outil
6 LP PR+60 PA+180 R0 FMAX Prépositionner l’outil
7 L Z-5 R0 F1000 M3 Aller à la profondeur d’usinage
8 APPR PLCT PR+45 PA+180 R5 RL F250 Aborder le contour au point 1 en suivant un cercle avec
raccordement tangentiel
9 LP PA+120 Aborder le point 2
10 LP PA+60 Aborder le point 3
11 LP PA+0 Aborder le point 4
12 LP PA-60 Aborder le point 5
13 LP PA-120 Aborder le point 6
14 LP PA+180 Aborder le point 1
15 DEP PLCT PR+60 PA+180 R5 F1000 Quitter le contour sur un cercle avec raccordement tangentiel
16 L Z+250 R0 FMAX M2 Dégager l'outil, fin du programme
17 END PGM LINAIRPO MM
X
Y
50 100
50
CC
5
100
R45
60°
5
4 1
2
6 5
3
