272 8 Programmation: Cycles
8.2 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets

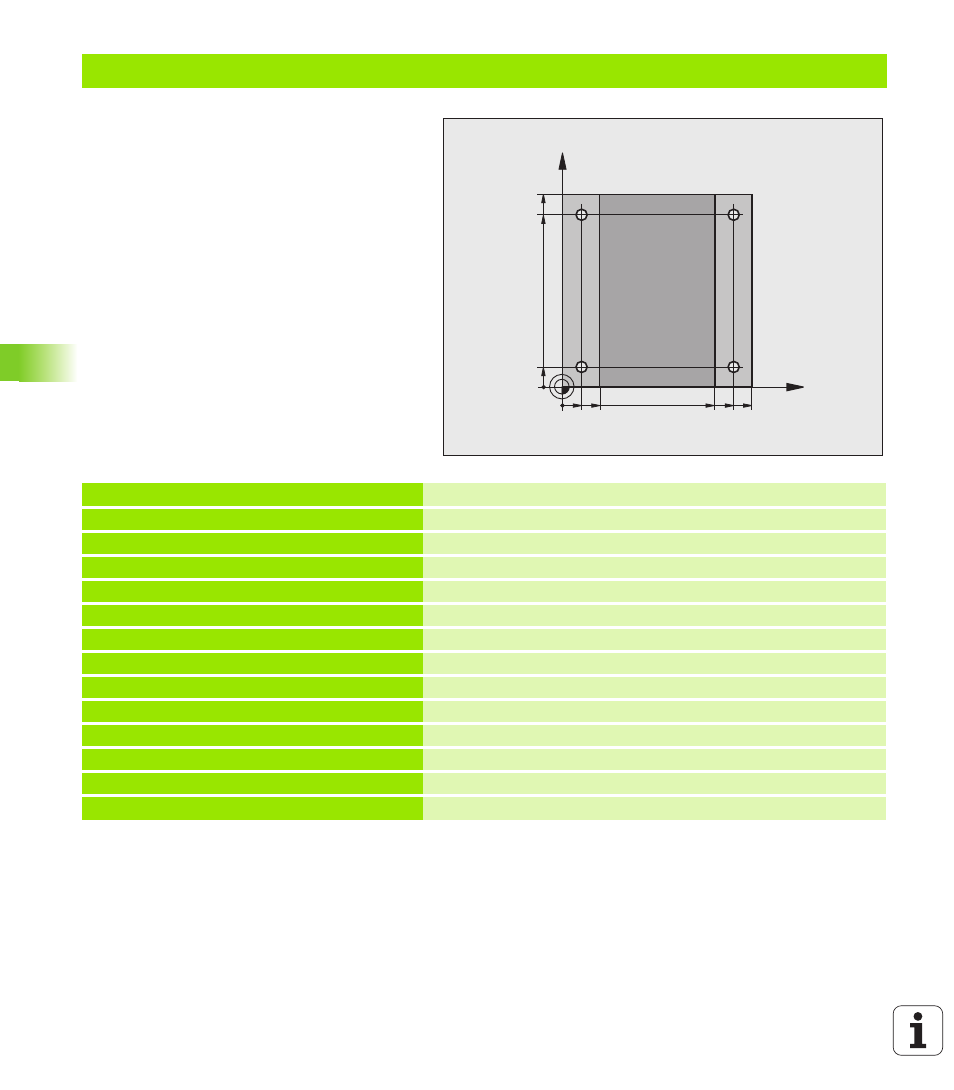

Exemple: Cycles de perçage
0 BEGIN PGM C200 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Définition de la pièce brute
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4500 Appel de l'outil
4 L Z+250 R0 FMAX Dégager l'outil
5 CYCL DEF 200 PERCAGE Définition du cycle
Q200=2 ;DISTANCE D'APPROCHE
Q201=-15 ;PROFONDEUR
Q206=250 ;AVANCE PLONGÉE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=-10 ;COORD. SURFACE PIÈCE
Q204=20 ;SAUT DE BRIDE
Q211=0.2 ;TEMPO. AU FOND
X
Y
20
10
100
100
10
90
90 80
