276 8 Programmation: Cycles
8.3 Cy
cles de fr
aisag
e
de poc
hes, t
e
nons et r
a
inur
es

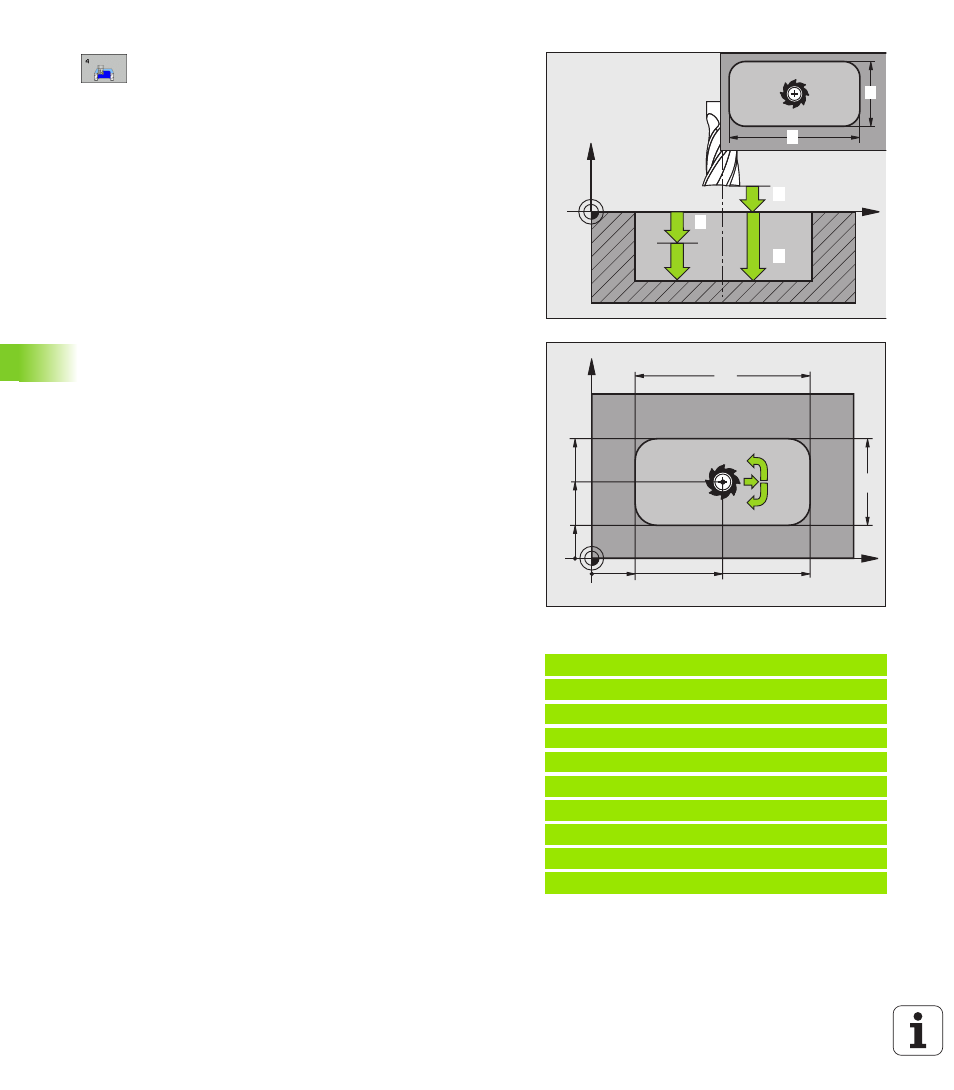

 Distance d'approche 1 (en incrémental): Distance
entre la pointe de l'outil (position initiale) et la surface
de la pièce
 Profondeur 2 (en incrémental): Distance entre la
surface de la pièce et le fond de la poche
 Profondeur de passe 3 (en incrémental): Distance
parcourue par l'outil en une passe. L'outil se déplace
en une passe à la profondeur lorsque:
„ la profondeur de passe est égale à la profondeur
„ la profondeur de passe est supérieure à la
profondeur
 Avance plongée en profondeur : Vitesse de
déplacement de l'outil lors de la plongée
 Longueur 1er côté 4 : Longueur de la poche parallèle
à l'axe principal du plan d'usinage
 Longueur 2ème côté 5 : Largeur de la poche
 Avance F: Vitesse de déplacement de l’outil dans le
plan d’usinage
 Rotation sens horaire
DR +: Fraisage en avalant avec M3
DR –: Fraisage en opposition avec M3
 Rayon d'arrondi : Rayon pour angles de poches.
Pour rayon = 0, le rayon d'arrondi est égal au rayon
d'outil
Calculs:
Passe latérale k = K x R
Exemple: Séquences CN
11 L Z+100 R0 FMAX
12 CYCL DEF 4.0 FRAISAGE POCHES
13 CYCL DEF 2.1 DIST. 2
14 CYCL DEF 4.2 PROF. -10
15 CYCL DEF 4.3 PASSE 4 F80
16 CYCL DEF 4.4 X80
17 CYCL DEF 4.5 Y40
18 CYCL DEF 4.6 F100 DR+ RAYON 10
19 L X+60 Y+35 FMAX M3
20 L Z+2 FMAX M99
X
Z
1
2
3
4
5
X
Y
DR+
40
80
55
35
15
100 60 20
DR–
K: Facteur de recouvrement défini dans le paramètre-machine
PocketOverlap
R: Rayon de la fraise
