138 5 Programmation: Outils
5.3 Cor
rection d'outil

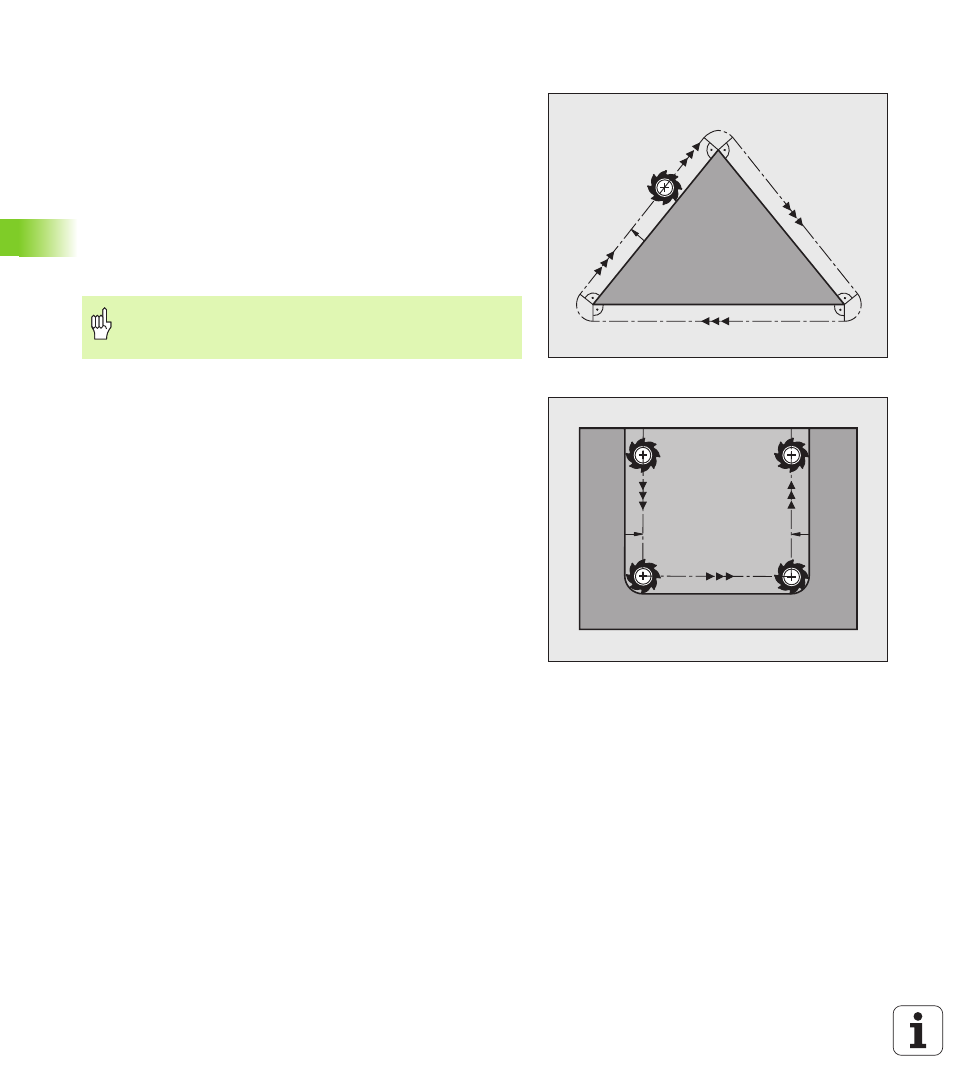

Correction de rayon: Usinage des angles
„ Angles externes:
Si vous avez programmé une correction de rayon, la TNC guide
l'outil aux angles externes en suivant un cercle de transition. Si
nécessaire, la TNC réduit l'avance au passage des angles externes,
par exemple lors d'importants changements de sens.
„ Angles internes:
Aux angles internes, la TNC calcule le point d'intersection des
trajectoires sur lesquelles le centre de l'outil se déplace avec
correction du rayon. En partant de ce point, l'outil se déplace le long
de l'élément de contour suivant. Ainsi la pièce n'est pas
endommagée aux angles internes. Par conséquent, le rayon d'outil
ne peut pas avoir n'importe quelle dimension pour un contour
donné.
RL
RL RL
Pour l’usinage des angles internes, ne définissez pas le
point initial ou le point final sur un angle du contour car
celui-ci pourrait être endommagé.
