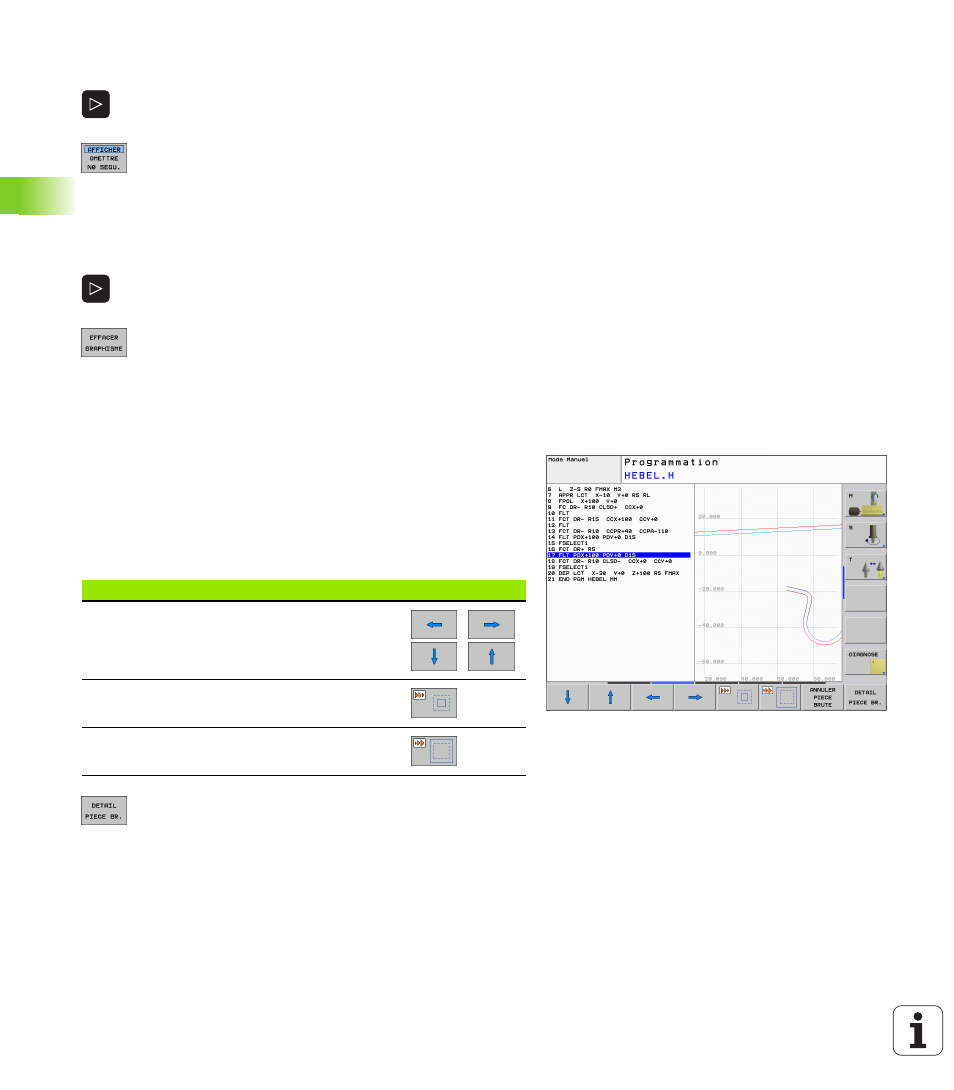

108 4 Programmation: Principes de base, gestion de fichiers, outils de programmation
4.5 Gr
aphisme de pr
ogr
a
mmation
Afficher ou non les numéros de séquence
 Commuter le menu de softkeys: cf. figure en haut et
à droite
 Afficher les numéros de séquence: Mettre la softkey
AFFICHER OMETTRE NO SEQU. sur AFFICHER
 Occulter les numéros de séquence: Mettre la softkey
AFFICHER OMETTRE NO SEQU. sur OMETTRE
Effacer le graphisme
 Commuter le menu de softkeys: cf. figure en haut et
à droite
 Effacer le graphisme: Appuyer sur la softkey
EFFACER GRAPHISME
Agrandissement ou réduction d'une partie de la
projection
Vous pouvez vous-même définir la projection d’un graphisme.
Sélectionner avec un cadre la projection pour l’agrandissement ou la
réduction.
 Sélectionner la barre de softkeys pour l’agrandissement/réduction
de la projection (deuxième barre, cf. figure de droite, au centre)
Vous disposez des fonctions suivantes:
 Avec la softkey DETAIL PIECE BRUTE, valider la zone
sélectionnée
La softkey PIECE BR. DITO BLK FORM vous permet de rétablir la
projection d'origine.
Fonction Softkey
Afficher le cadre et le décaler. Pour décaler,
maintenir enfoncée la softkey adéquate
Réduire le cadre – pour réduire, maintenir
enfoncée la softkey
Agrandir le cadre – pour agrandir, maintenir
enfoncée la softkey
