11 Test de programme et exécution de programme
1
1
.1 Gr
aphismes (option de logiciel A
d
v
a
nced gr
afic f
eat
ur
es)

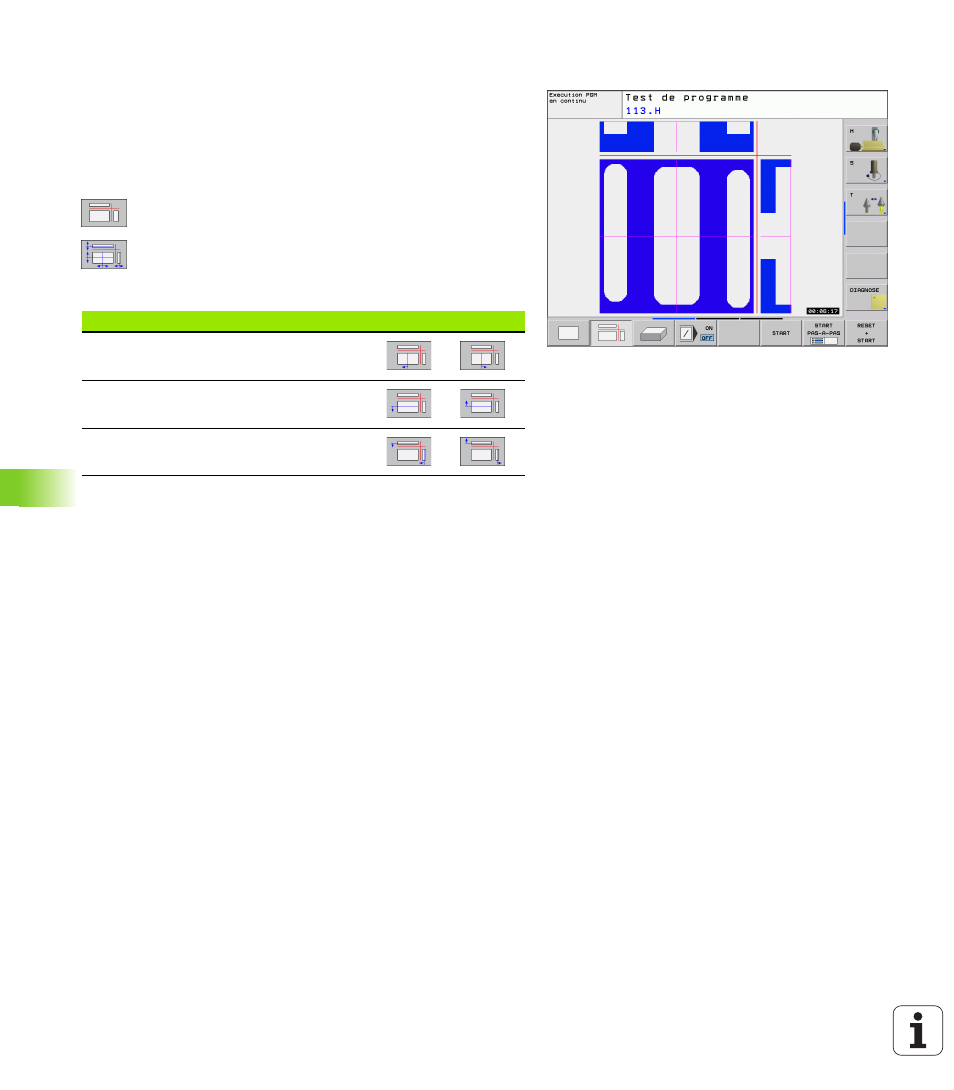

Représentation en 3 plans
La projection donne une vue de dessus avec 2 coupes, comme sur un
plan.
La représentation en 3 plans dispose de fonctions zoom, cf.
„Agrandissement de la projection”, page 466.
Vous pouvez aussi faire glisser le plan de coupe avec les softkeys:
Sélectionnez la softkey de la représentation de la
pièce en 3 plans
Commutez la barre de softkeys et sélectionnez la
softkey des plans de coupe
La TNC affiche les softkeys suivantes:
Pendant le décalage, l'écran affiche la position du plan de coupe.
La configuration par défaut du plan de coupe est choisie de manière à
ce qu'il soit situé dans le plan d'usinage et dans l’axe d’outil, au centre
de la pièce.
Fonction
Softkeys
Faire glisser le plan de coupe vertical vers la
droite ou vers la gauche
Faire glisser le plan de coupe vertical vers
l'avant ou vers l'arrière
Faire glisser le plan de coupe horizontal vers
le haut ou vers le bas
