8 Programmation: Cycles
8.5 Cy
cles SL

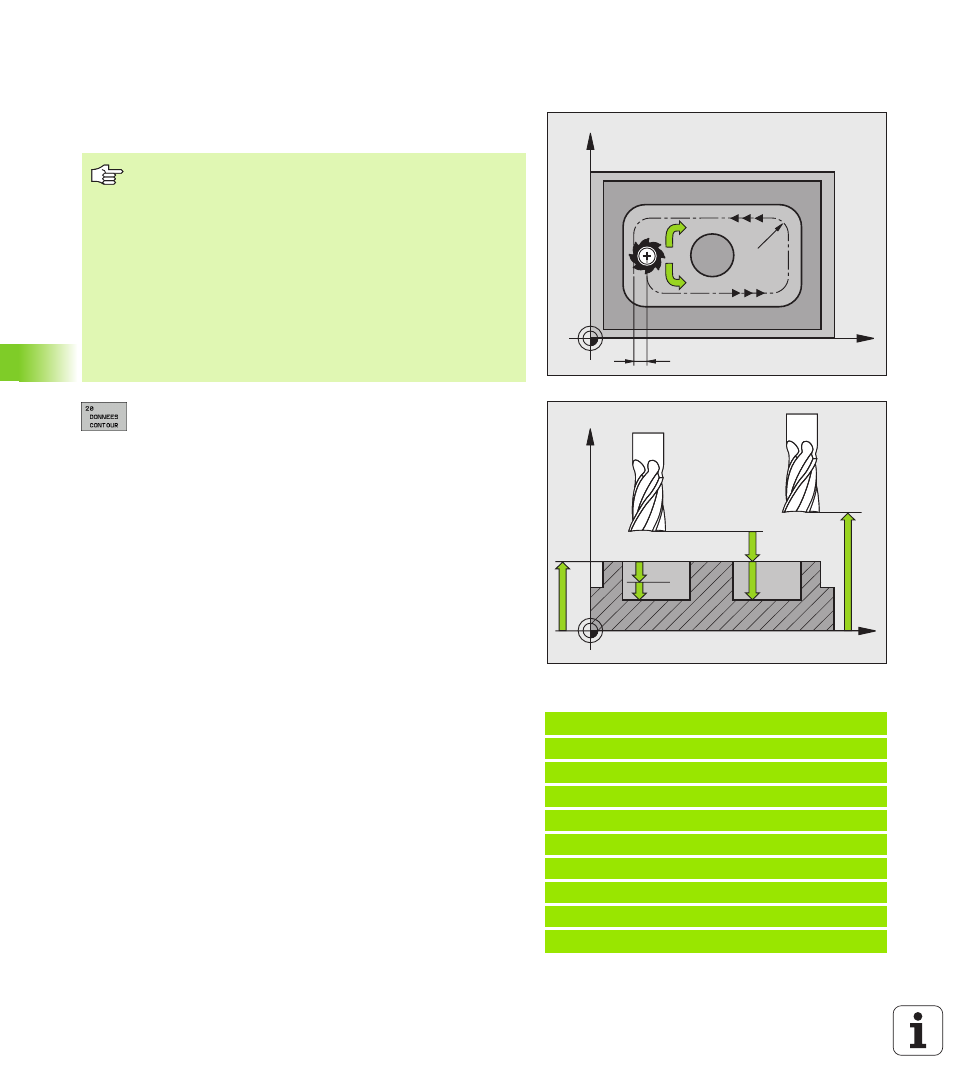

DONNEES DU CONTOUR (cycle 20, option de
logiciel Advanced programming features)
Dans le cycle 20, introduisez les données d'usinage destinées aux
sous-programmes avec contours partiels.
Profondeur de fraisage
Q1 (en incrémental):
Distance entre la surface de la pièce et le fond de la
poche.
Facteur de recouvrement
Q2: Q2 x rayon d'outil
donne la passe latérale k.
Surépaisseur finition latérale
Q3 (en
incrémental): Surépaisseur de finition dans plan
d'usinage.
Surép. finition en profondeur
Q4 (en incrémental):
Surépaisseur de finition pour la profondeur.
Coordonnée surface pièce
Q5 (en absolu):
Coordonnée absolue de la surface de la pièce
Distance d'approche
Q6 (en incrémental): Distance
entre la surface frontale de l'outil et la surface de la
pièce
Hauteur de sécurité
Q7 (en absolu): Hauteur en
valeur absolue à l'intérieur de laquelle aucune
collision ne peut se produire avec la pièce (pour
positionnement intermédiaire et retrait en fin de
cycle)
Rayon interne d'arrondi
Q8: Rayon d'arrondi aux
„angles“ internes; la valeur introduite se réfère à la
trajectoire du centre de l'outil
Sens de rotation? Sens horaire = -1
Q9: Sens de
l'usinage pour les poches
iQ9 = -1: Usinage en opposition pour poche et îlot
Q9 = +1: Usinage en avalant pour poche et îlot
Exemple: Séquences CN
57 CYCL DEF 20 DONNÉES CONTOUR
Q1=-20
;PROFONDEUR DE FRAISAGE
Q2=1
;FACTEUR RECOUVREMENT
Q3=+0.2
;SURÉPAIS. LATÉRALE
Q4=+0.1
;SURÉP. DE PROFONDEUR
Q5=+30
;COORD. SURFACE PIÈCE
Q6=2
;DISTANCE D'APPROCHE
Q7=+80
;HAUTEUR DE SÉCURITÉ
Q8=0.5
;RAYON D'ARRONDI
Q9=+1
;SENS DE ROTATION
X
Y
k
Q9=+1
Q8
Q9=1
X
Z
Q6
Q7
Q1
Q10
Q5
Remarques avant que vous ne programmiez
Le cycle 20 est actif avec DEF, c’est-à-dire qu’il est actif
dès qu’il a été défini dans le programme d’usinage.
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC exécute le cycle concerné à la profondeur 0.
Les données d’usinage indiquées dans le cycle 20 sont
valables pour les cycles 21 à 24.
Si vous utilisez des cycles SL dans les programmes avec
paramètres Q, vous ne devez pas utiliser les paramètres
Q1 à Q20 comme paramètres de programme.
