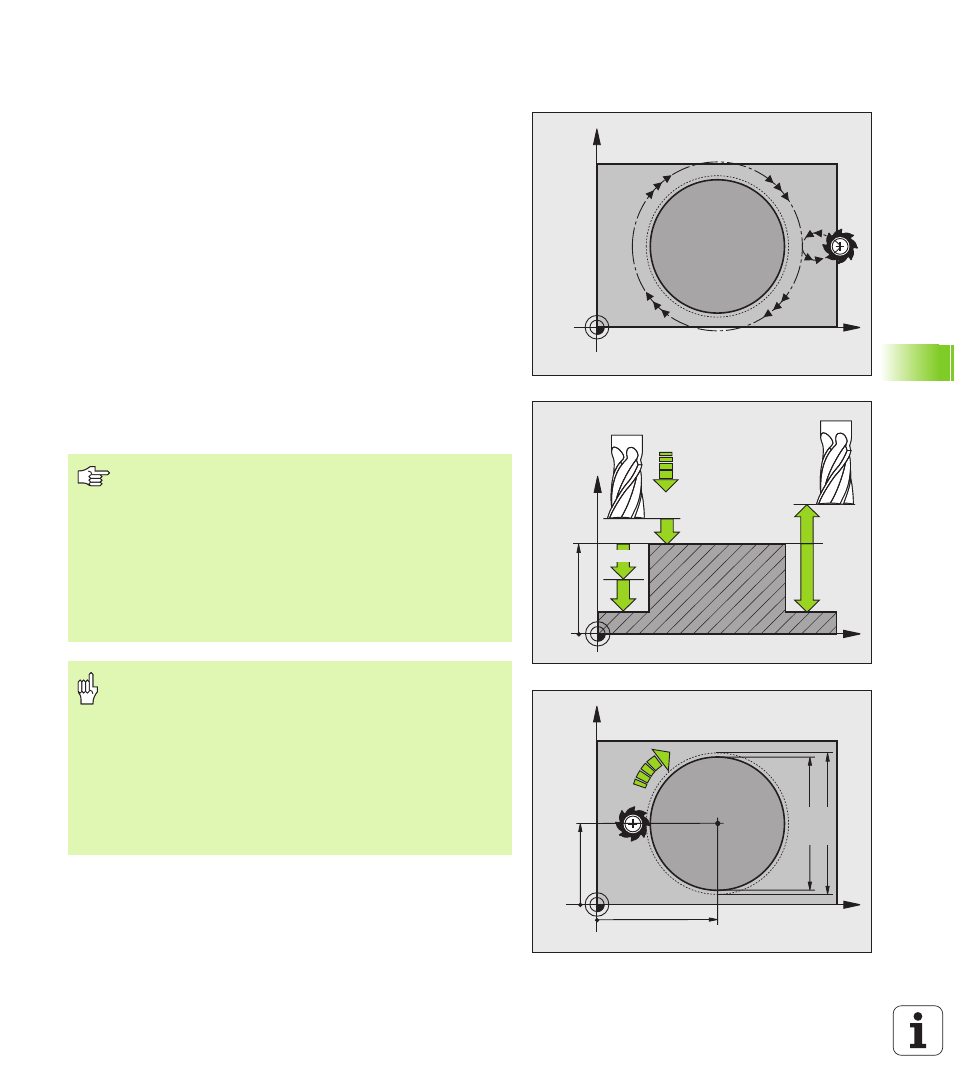

FINITION DE TENON CIRCULAIRE (cycle 215,
option de logiciel Advanced programming features)
1 La TNC déplace l'outil automatiquement dans l'axe de broche à la
distance d'approche ou – si celui-ci est programmé – au saut de
bride, puis au centre du tenon
2 Partant du centre du tenon, l'outil se déplace dans le plan
d'usinage jusqu'au point initial de l'usinage. Le point initial est situé
à droite du tenon, à environ 2 fois la valeur du rayon d'outil
3 Si l'outil se trouve au saut de bride, la TNC le déplace en rapide
FMAX à la distance d'approche et ensuite, à la première
profondeur de passe suivant l'avance de plongée en profondeur
4 Ensuite, l'outil se déplace tangentiellement au contour partiel
usiné et fraise sur le contour en avalant
5 Puis l'outil quitte le contour par tangentement pour retourner au
point initial dans le plan d'usinage
6 Ce processus (3 à 5) est répété jusqu'à ce que la profondeur
programmée soit atteinte
7 En fin de cycle, la TNC déplace l'outil avec FMAX à la distance
d'approche ou - si celui-ci est programmé - au saut de bride, puis
pour terminer au centre de la poche (position finale = position
initiale)
X
Y
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q223
Q207
Q222
Q217
Q216
Remarques avant que vous ne programmiez
La TNC pré-positionne automatiquement l'outil dans l'axe
d'outil et dans le plan d'usinage.
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécute pas le cycle.
Si vous désirez fraiser le tenon dans la masse, utilisez une
fraise à denture frontale (DIN 844). Introduisez une petite
valeur pour l'avance de plongée en profondeur.
Attention, risque de collision!
Avec le paramètre-machine displayDepthErr, vous
définissez si la TNC doit délivrer un message d'erreur (on)
ou ne pas en délivrer (off) en cas d'introduction d'une
profondeur positive.
Vous ne devez pas perdre de vue que la TNC inverse le
calcul de la position de pré-positionnement si vous
introduisez une profondeur positive. L'outil se déplace
donc dans l'axe d'outil, en avance rapide, jusqu’à la
distance d'approche en dessous de la surface de la pièce!
