HEIDENHAIN TNC 620
143
5.4 Cor
rection d'outil tr
idimensi
onnelle (option de logiciel 2)
Exemple: Format de séquence avec normales de surface et
orientation d'outil
Vous pouvez introduire et modifier l'avance F et la fonction auxiliaire M
en mode Mémorisation de programme.
Les coordonnées du point final de la droite et les composantes des
normales de surface sont à calculer par le système CFAO.

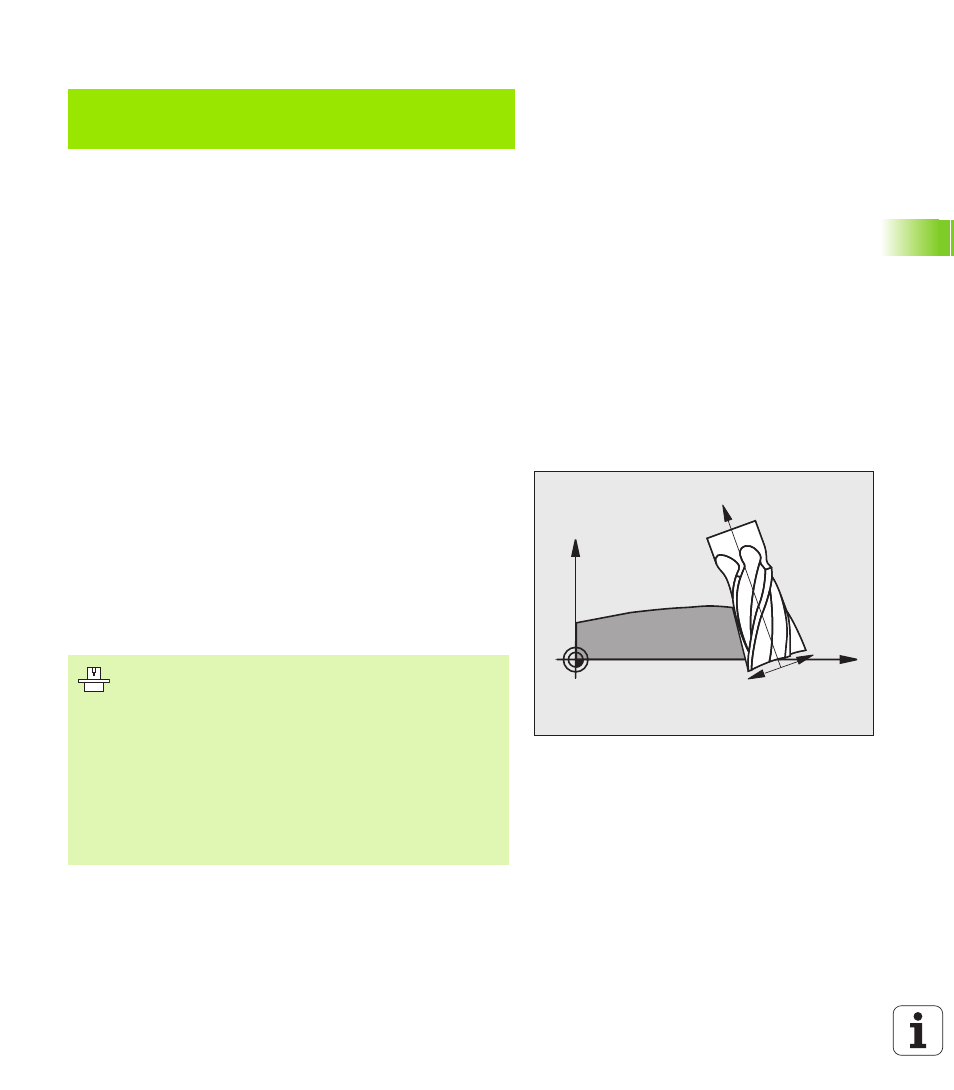

Peripheral milling: Correction 3D avec
orientation de l'outil
La TNC décale l'outil perpendiculairement au sens du déplacement et
perpendiculairement au sens de l'outil, en fonction de la somme des
valeurs delta DR (tableau d'outils et TOOL CALL). Le sens de correction
est à définir avec la correction de rayon RL/RR (cf. figure, sens du
déplacement Y+). Pour que la TNC puisse atteindre l'orientation
définie, vous devez activer la fonction M128 (cf. „Position der
Werkzeugspitze beim Positionieren von Schwenkachsen beibehalten
(TCPM): M128 (Software-Option 2)” à la page 308). La TNC positionne
alors automatiquement les axes rotatifs de la machine de manière à ce
que l'outil puisse atteindre l'orientation d'outil programmée avec la
correction active.
LN X+31,737 Y+21,954 Z+33,165
NX+0,2637581 NY+0,0078922 NZ–0,8764339
TX+0,0078922 TY–0,8764339 TZ+0,2590319 F1000 M128
LN
:
Droite avec correction 3D
X, Y, Z
:
Coordonnées corrigées du point final de la droite
NX, NY, NZ
:
Composantes des normales de surface
TX, TY, TZ
:
Composantes de la normale de vecteur pour
l'orientation de l'outil
F
:
Avance
M
:
Fonction auxiliaire
X
Z
RL
RR
Cette fonction n'est possible que sur les machines dont la
configuration d'inclinaison des axes peut permettre de
définir les angles spatiaux. Consultez le manuel de votre
machine.
La TNC n'est pas en mesure de positionner
automatiquement les axes rotatifs sur toutes les
machines. Consultez le manuel de votre machine.
Vous devez savoir que la TNC exécute une correction en
fonction des valeurs Delta définies. Un rayon d'outil R
défini dans le tableau d’outils n'a aucune influence sur la
correction.
