HEIDENHAIN TNC 620 173
6.5 Cont
our
n
ag
es – Coor
données polair
es

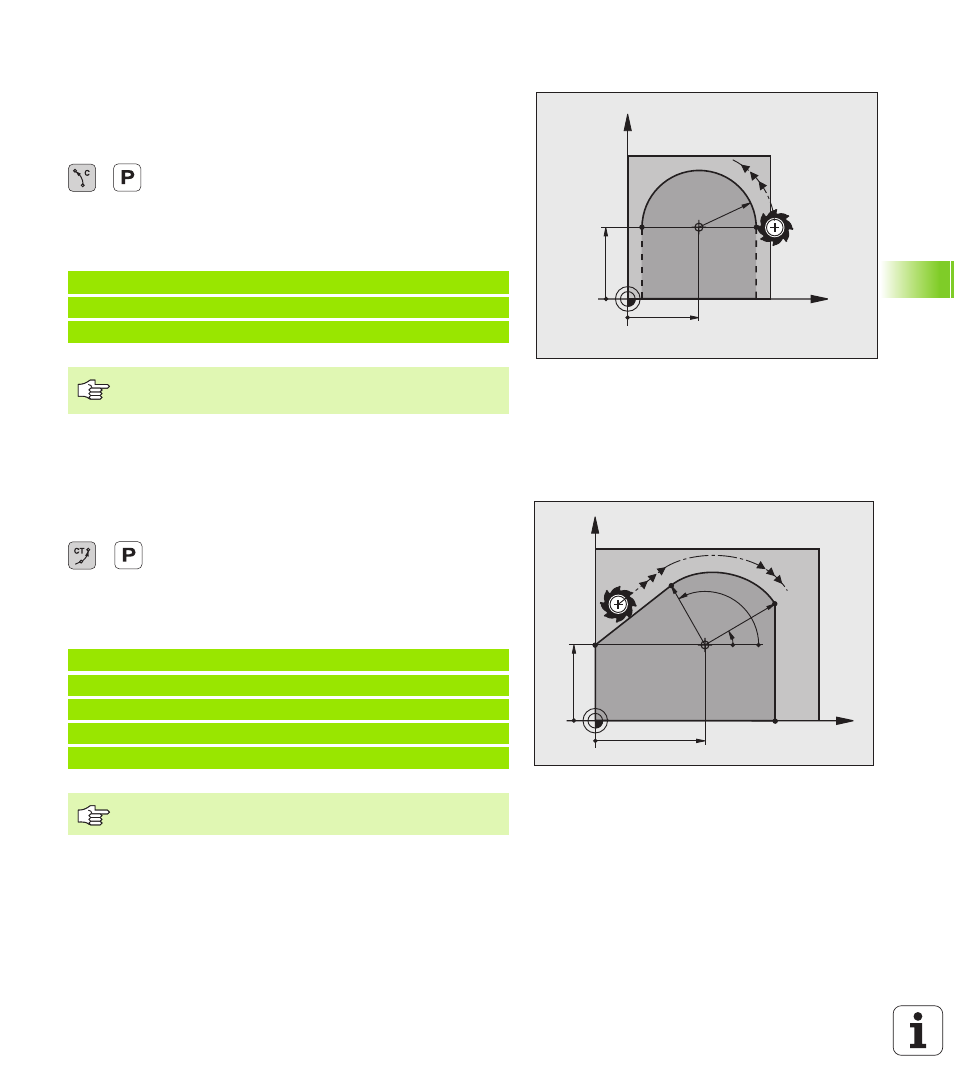

Trajectoire circulaire CP autour du pôle CC
Le rayon en coordonnées polaires PR est en même temps le rayon de
l'arc de cercle. PR est défini par la distance séparant le point initial du
pôle CC. La dernière position d'outil programmée avant la séquence
CP correspond au point initial de la trajectoire circulaire.
 Angle polaire PA : Position angulaire du point final de
la trajectoire circulaire comprise entre –99999,9999°
et +99999,9999°
 Sens de rotation DR
Exemple de séquences CN
Trajectoire circulaire CTP avec raccordement
tangentiel
L'outil se déplace sur une trajectoire circulaire qui se raccorde par
tangentement à un élément de contour précédent.
 Rayon polaire PR : Distance entre le point final de la
trajectoire circulaire et le pôle CC
 Angle polaire PA : Position angulaire du point final de
la trajectoire circulaire
Exemple de séquences CN
X
Y
25
25
R20
CC
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
En valeurs incrémentales, les coordonnées de DR et PA ont
le même signe.
X
Y
40
35
CC
30°
120°
R30 R25
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
Le pôle CC n’est pas le centre du cercle de contour!
