12.1 Gr
aphismes
Faire pivoter la représentation 3D et l'agrandir/la diminuer
 Commuter la barre de softkeys jusqu'à ce
qu'apparaisse la softkey correspondant aux fonctions
destinées faire pivoter et à agrandir/diminuer la pièce
 Sélectionner les fonctions pour faire pivoter et
agrandir/diminuer la pièce:
Si vous avez raccordé une souris sur votre TNC, vous pouvez aussi
l'utiliser pour exécuter les fonctions décrites précédemment:
 Pour faire pivoter tridimensionnellement le graphisme représenté:
Maintenir enfoncée la touche droite de la souris et déplacer la
souris. Grâce à son graphisme 3D à haute résolution, la TNC affiche
un système de coordonnées qui représente l'orientation en cours de
la pièce. Avec la représentation 3D classique, la pièce pivote en
même temps entièrement. Lorsque vous relâchez la touche droite
de la souris, la TNC oriente la pièce selon l'orientation définie
 Pour décaler le graphisme représenté: Maintenir enfoncée la touche
centrale ou la molette de la souris et déplacer la souris. La TNC
décale la pièce dans le sens correspondant. Lorsque vous relâchez
la touche centrale de la souris, la TNC décale la pièce à la position
définie
 Pour zoomer une zone donnée en utilisant la souris: Maintenir
enfoncée la touche gauche de la souris pour marquer la zone de
zoom rectangulaire. Lorsque vous relâchez la touche gauche de la
souris, la TNC agrandit la pièce en fonction de la zone définie
 Pour accentuer ou réduire le zoom rapidement avec la souris:
Tourner la molette de la souris vers l'avant ou vers l'arrière

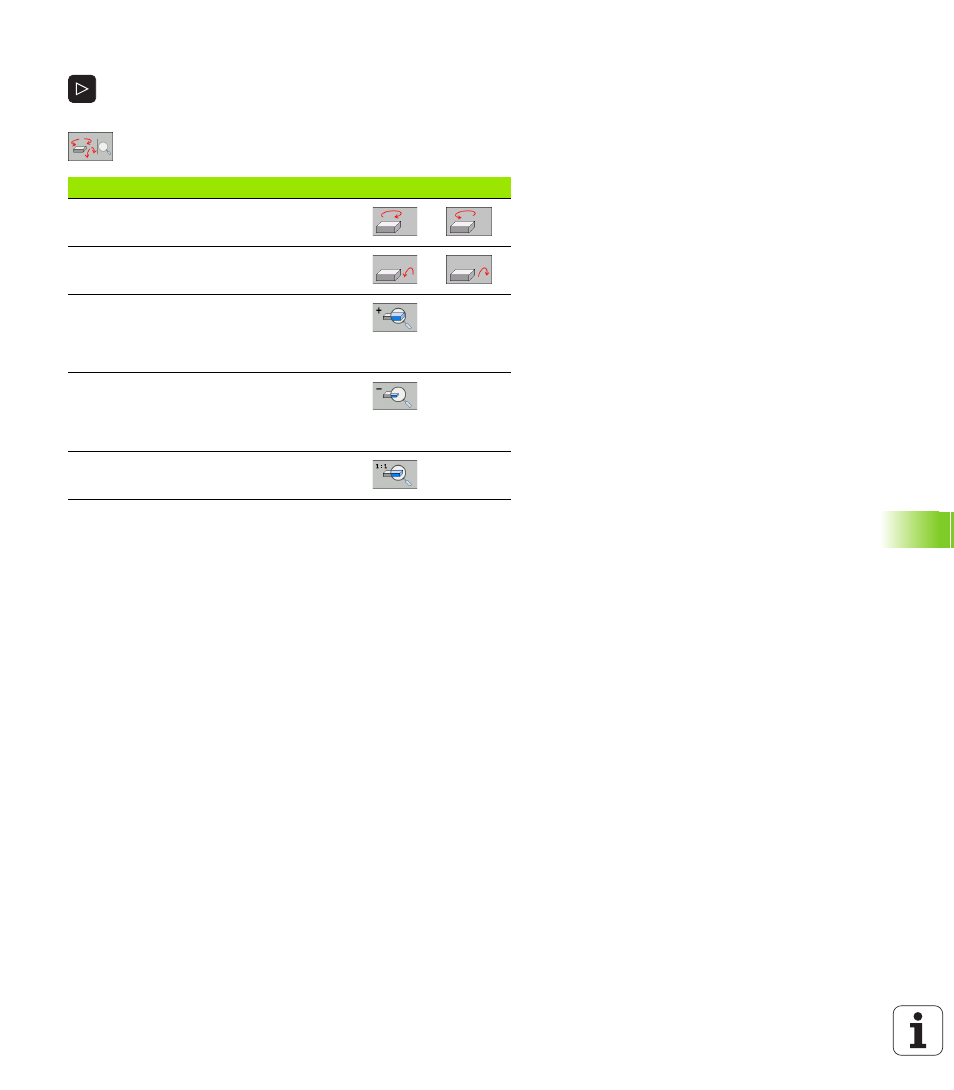

Fonction Softkeys
Faire pivoter verticalement la
représentation par pas de 5°
Faire basculer horizontalement la
représentation par pas de 5°
Agrandir pas à pas la représentation. Si la
représentation a été agrandie, la TNC
affiche la lettre Z dans le pied de page de la
fenêtre graphique
Diminuer pas à pas la représentation Si la
représentation a été diminuée, la TNC
affiche la lettre Z dans le pied de page de la
fenêtre graphique
Redimensionner la représentation à la
grandeur à laquelle elle a été programmée
