iTNC 530 HEIDENHAIN 385
8.4 Cy
cles de fr
aisag
e
de poc
hes, t
e
nons et r
a
inur
es

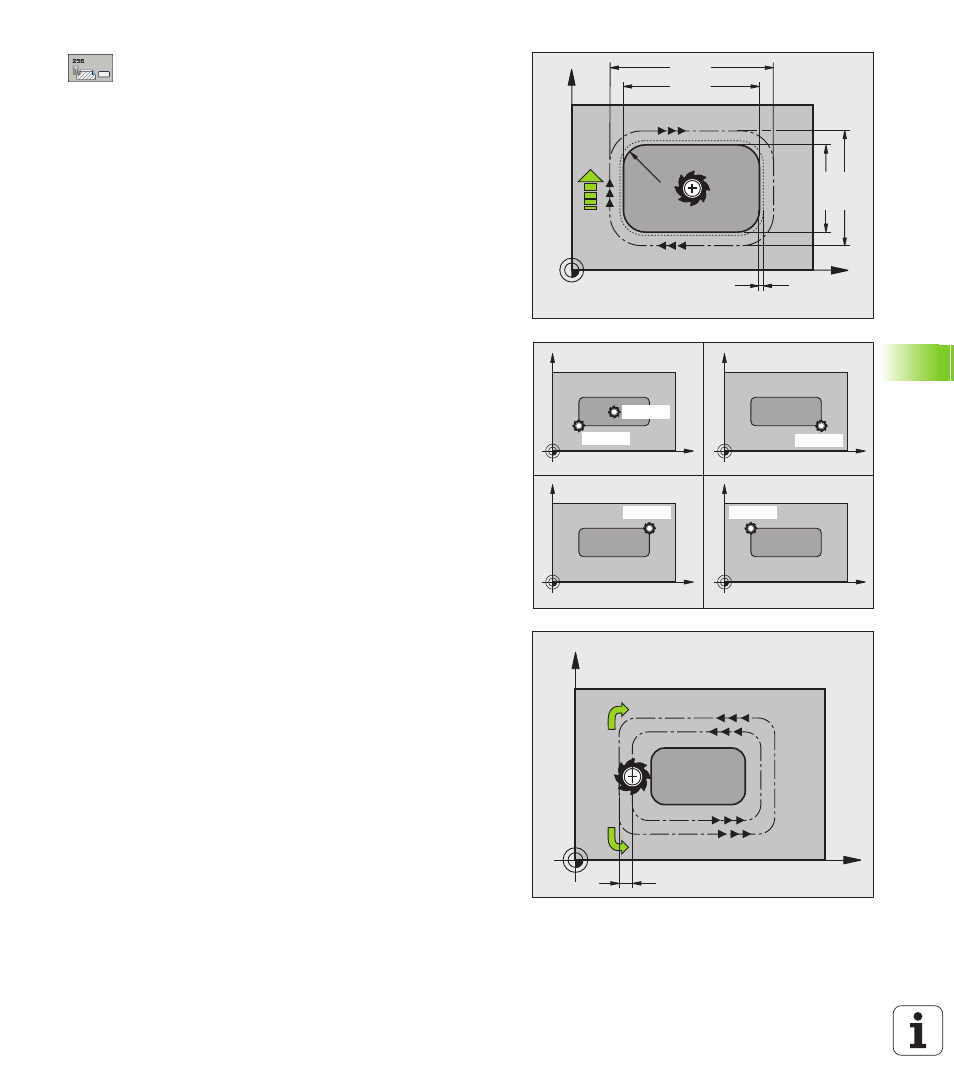

 1er côté Q218: Longueur du tenon parallèle à l'axe
principal du plan d'usinage
 Cote pièce br. côté 1 Q424: Longueur de la pièce
brute du tenon parallèle à l'axe principal du plan
d'usinage Introduire cote pièce br. côté 1
supérieure au 1er côté. La TNC exécute plusieurs
passes latérales si la différence entre la cote pièce
brute 1 et la cote finale 1 est supérieure à la passe
latérale autorisée (rayon d'outil x facteur de
recouvrement Q370). La TNC calcule toujours une
passe latérale constante
 2ème côté Q219: Longueur du tenon parallèle à l'axe
auxiliaire du plan d'usinage Introduire cote pièce br.
côté 2
supérieure au 2ème côté. La TNC exécute
plusieurs passes latérales si la différence entre la cote
pièce brute 2 et la cote finale 2 est supérieure à la
passe latérale autorisée (rayon d'outil x facteur de
recouvrement Q370). La TNC calcule toujours une
passe latérale constante
 Cote pièce br. côté 2 Q425: Longueur de la pièce
brute du tenon parallèle à l'axe auxiliaire du plan
d'usinage
 Rayon d'angle Q220: Rayon de l'angle du tenon
 Surépaisseur finition latérale Q368 (en
incrémental): Surépaisseur de finition dans plan
d'usinage que la TNC laisse lors de l'usinage
 Position angulaire Q224 (en absolu): Angle de
pivotement de tout le tenon. Le pivot est situé sur la
position où se trouve l'outil lors de l'appel du cycle
 Position tenon Q367: Position du tenon par rapport à
la position de l'outil lors de l'appel du cycle:
0: Position de l'outil = centre du tenon
1: Position de l'outil = coin inférieur gauche
2: Position de l'outil = coin inférieur droit
3: Position de l'outil = coin supérieur droit
4: Position de l'outil = coin supérieur gauche
 Avance fraisage Q207: Vitesse de déplacement de
l'outil lors du fraisage, en mm/min.
 Mode fraisage Q351: Mode de fraisage avec M3:
+1 = fraisage en avalant
–1 = fraisage en opposition
X
Y
Q21
9
Q218
Q368
Q220
Q207
Q424
Q425
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1 Q367=2
Q367=3 Q367=4
X
Y
k
Q351= –1
Q351= +1
