460 8 Programmation: Cycles
8.9 Cy
cles de con
v
ersion de coor
données
8.9 Cycles de conversion de
coordonnées
Vue d'ensemble
Grâce aux conversions de coordonnées, la TNC peut usiner à plusieurs
endroits de la pièce un contour déjà programmé en faisant varier sa
position et ses dimensions. La TNC dispose des cycles de conversion
de coordonnées suivants:
Effet des conversions de coordonnées
Début de l'effet: Une conversion de coordonnées devient active dès
qu'elle a été définie – et n'a donc pas besoin d'être appelée. Elle reste
active jusqu'à ce qu'elle soit annulée ou redéfinie.
Annulation d'une conversion de coordonnées:
„ Redéfinir le cycle avec valeurs du comportement standard, par
exemple, facteur échelle 1.0
„ Exécuter les fonctions auxiliaires M02, M30 ou la séquence
N999999 %... (dépend du paramètre-machine 7300)
„ Sélectionner un nouveau programme
„ Programmer la fonction auxiliaire M142 Informations modales sur
programme

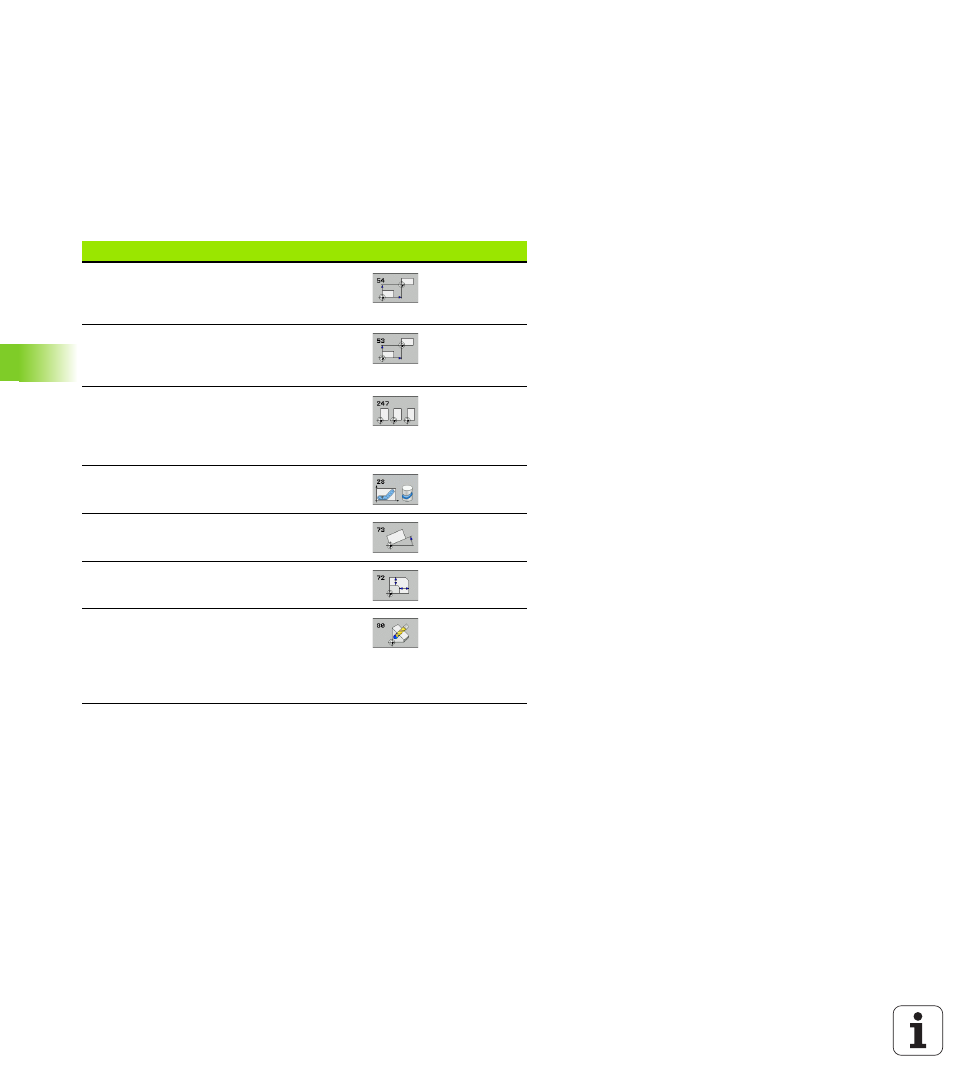

Cycle Softkey Page
G54 POINT ZERO
Décalage des contours directement dans
le programme Page 461
G53 POINT ZERO à partir du tableau de
points zéro Page 462
G247 INITIALISATION DU POINT DE
RÉFÉRENCE
Initialiser le point de référence en cours
d'exécution du programme Page 466
G28 IMAGE MIROIR
Inversion des contours Page 467
G73 ROTATION
Rotation contours dans le plan d'usinage Page 469
G72 FACTEUR ECHELLE
Réduction/agrandissement des contours Page 470
G80 PLAN D'USINAGE
Exécution d'opérations d'usinage avec
inclinaison du système de coordonnées
pour machines équipées de têtes
pivotantes et/ou de plateaux circulaires Page 471
