iTNC 530 HEIDENHAIN 111
4.1 Pr
incipes de base

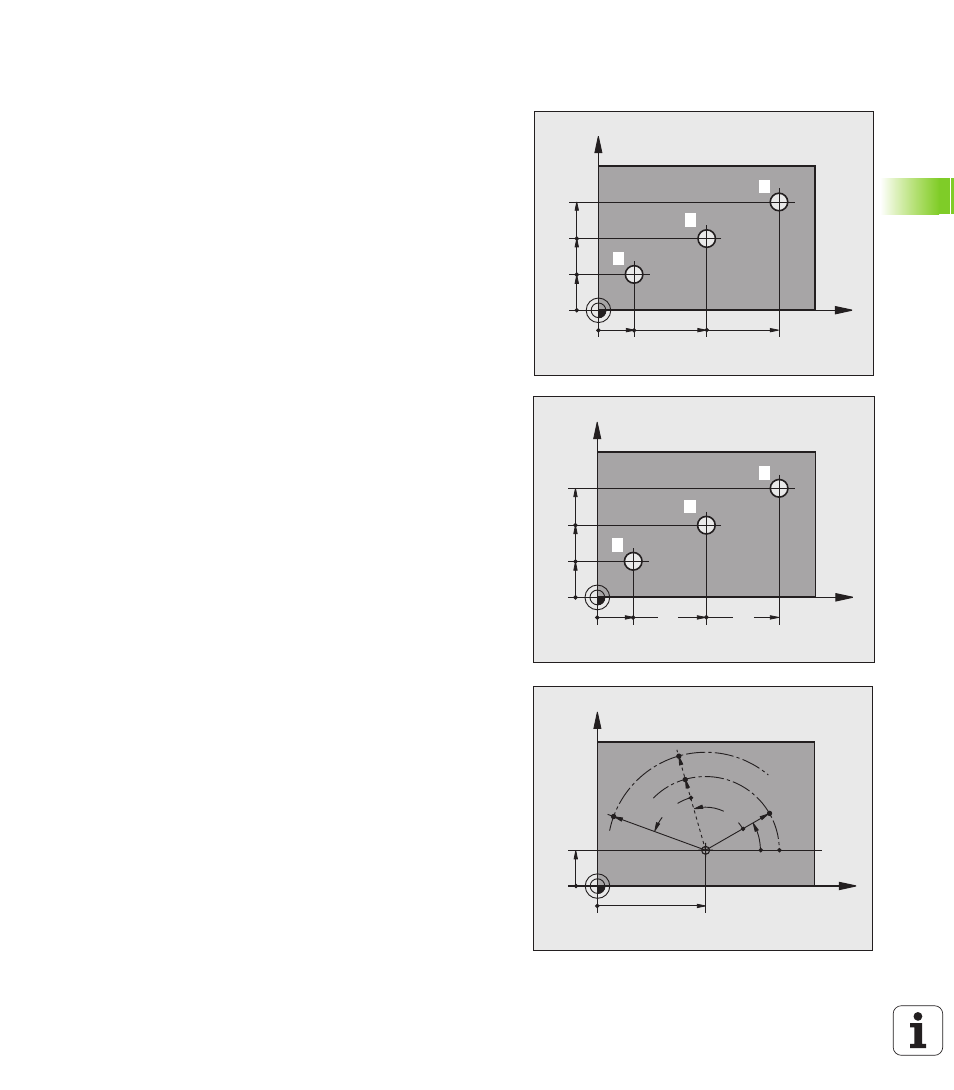

Positions pièce absolues et incrémentales
Positions pièce absolues
Lorsque les coordonnées d’une position se réfèrent au point zéro
(origine) des coordonnées, il s'agit de coordonnées absolues. Chaque
position sur une pièce est définie clairement au moyen de ses
coordonnées absolues.
Exemple 1: Trous avec coordonnées absolues
Positions pièce incrémentales
Les coordonnées incrémentales se réfèrent à la dernière position
d’outil programmée servant de point zéro (imaginaire) relatif. Lors de
l’élaboration du programme, les coordonnées incrémentales indiquent
ainsi la cote (située entre la dernière position nominale et la suivante)
à laquelle l’outil doit se déplacer. C'est en raison de cette cotation en
chaîne qu'elle est appelée cote incrémentale.
Vous marquez une cote incrémentale à l’aide de la fonction G91 devant
la désignation de l’axe.
Exemple 2: Trous avec coordonnées incrémentales
Coordonnées absolues du trou 4
X = 10 mm
Y = 10 mm
Coordonnées polaires absolues et incrémentales
Les coordonnées absolues se réfèrent toujours au pôle et à l'axe de
référence angulaire.
Les coordonnées incrémentales se réfèrent toujours à la dernière
position d’outil programmée.
X
Y
2
1
3
10 20 30
10
20
30
Trou 1 Trou 2 Trou 3
X = 10 mm X = 30 mm X = 50 mm
Y = 10 mm Y = 20 mm Y = 30 mm
X
Y
2
1
1
2
1
1
5
4
6
Trou 5 se référant à 4 Trou 6 se référant à 5
G91 X = 20 mm G91 X = 20 mm
G91 Y = 10 mm G91 Y = 10 mm
X
Y
0°
30
10
CC
R
H
G91+H R
R
G91+H
G91+R
