iTNC 530 HEIDENHAIN 413
8.6 Cy
cles SL

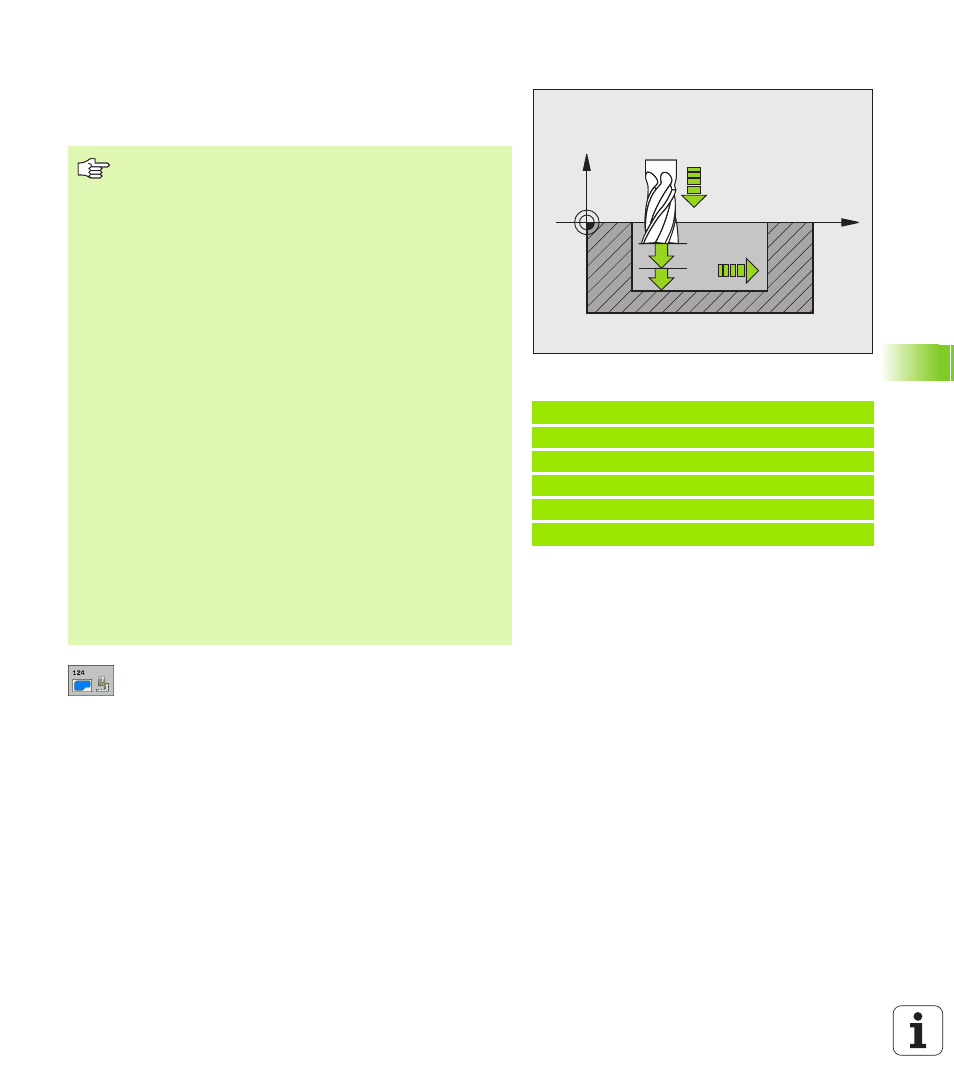

FINITION LATERALE (cycle G124)
La TNC déplace l'outil sur une trajectoire circulaire tangentielle aux
contours partiels. La finition de chaque contour sera effectuée
séparément.
 Sens de rotation? Sens horaire = –1 Q9:
Sens de l'usinage:
+1: Rotation sens anti-horaire
–1: Rotation sens horaire
 Profondeur de passe Q10 (en incrémental): Distance
parcourue par l'outil en une passe
 Avance plongée en profondeur Q11: Avance de
plongée
 Avance évidement Q12: Avance de fraisage
 Surépaisseur finition latérale Q14 (en
incrémental): Surépaisseur pour finition répétée; le
dernier résidu de finition est évidé si vous avez
programmé Q14 = 0
Exemple: Séquence CN
N61 G124 FINITION LATÉRALE
Q9=+1 ;SENS DE ROTATION
Q10=+5 ;PROFONDEUR DE PASSE
Q11=100 ;AVANCE PLONGÉE PROF.
Q12=350 ;AVANCE ÉVIDEMENT
Q14=+0 ;SURÉPAIS. LATÉRALE
X
Z
Q11
Q12
Q10
Remarques avant que vous ne programmiez
La somme de la surépaisseur latérale de finition (Q14) et
du rayon de l’outil d’évidement doit être inférieure à la
somme de la surépaisseur latérale de finition (Q3, cycle
G120
) et du rayon de l’outil d’évidement.
Si vous exécutez le cycle G124 sans avoir évidé
précédemment avec le cycle G122, le calcul indiqué plus
haut reste valable; le rayon de l’outil d’évidement a alors la
valeur „0“.
Vous pouvez aussi utiliser le cycle G124 pour le fraisage de
contours. Vous devez alors
„ définir le contour à fraiser comme un îlot séparé (sans
limitation de poche) et
„ introduire dans le cycle G120 la surépaisseur de finition
(Q3) de manière à ce qu'elle soit supérieure à la somme
de surépaisseur de finition Q14 + rayon de l'outil utilisé
La TNC détermine automatiquement le point initial pour la
finition. Le point initial dépend des conditions de place à
l'intérieur de la poche et de la surépaisseur programmée
dans le cycle G120.
La TNC calcule également le point initial en fonction de la
suite chronologique de l'usinage. Si vous sélectionnez le
cycle de finition avec la touche GOTO et lancez ensuite le
programme, le point initial peut être situé à un autre
endroit que l'endroit que vous auriez en exécutant le
programme dans l'ordre chronologique défini.
