Influences lors de la définition géométrique dans le système
CFAO

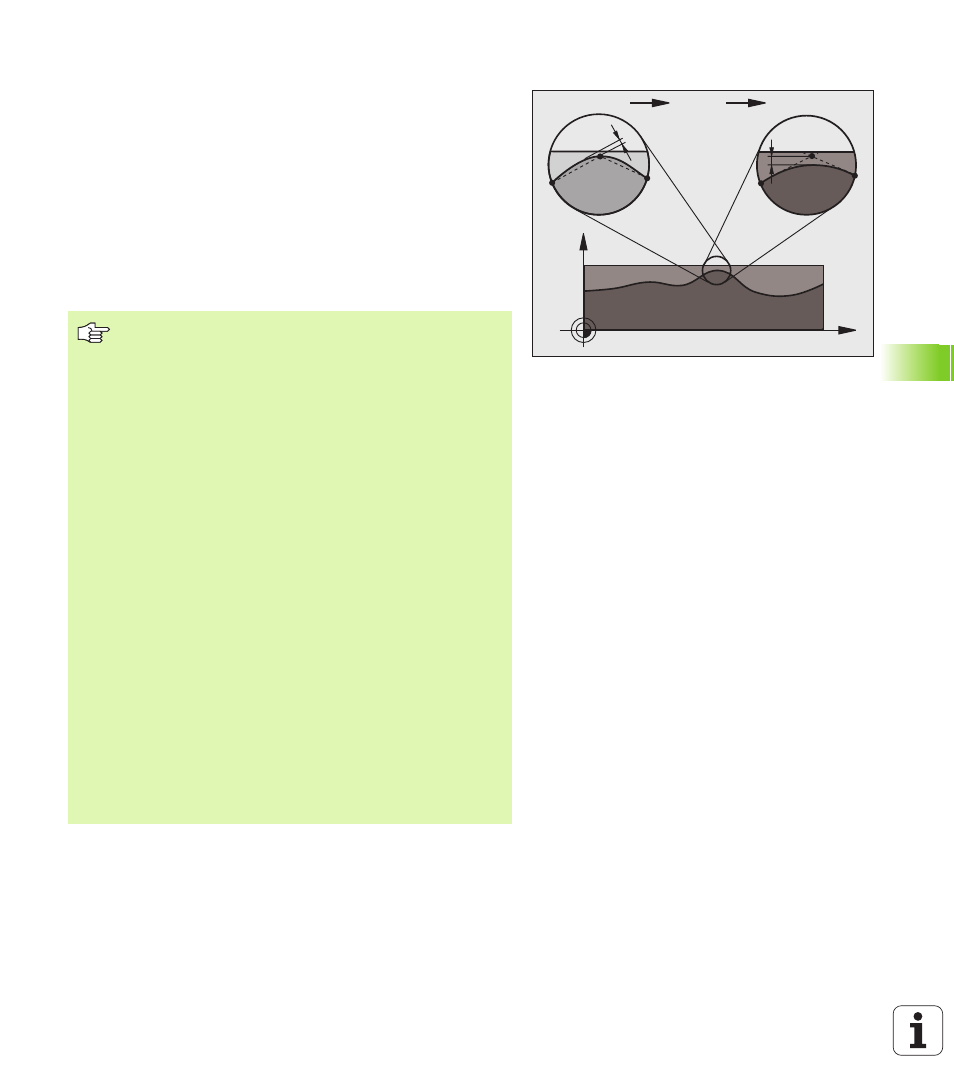

Le principal facteur d'influence pour la création d'un programme CN
sur un support externe est l'erreur de corde S que l'on peut définir
dans le système CFAO. Avec l'erreur de corde, on définit l'écart max.
entre les points du programme CN créé avec un post-processeur (PP).
Si l’erreur de corde est égale ou inférieure à la tolérance T sélectionnée
dans le cycle G62, la TNC peut alors lisser les points du contour, à
condition toutefois de ne pas limiter l'avance programmée par des
configurations-machines spéciales.
Vous obtenez un lissage optimal du contour en sélectionnant la
tolérance dans le cycle G62 de manière à ce qu’elle soit comprise
entre 1,1 et 2 fois la valeur de l'erreur de corde CFAO.
Programmation
X
Z
T
S
CAM TNC PP
Remarques avant que vous ne programmiez
Le cycle G62 est actif avec DEF, c'est-à-dire qu'il est actif
dès qu'il a été défini dans le programme.
La TNC annule le cycle G62 lorsque
„ vous redéfinissez le cycle G62 et validez la question de
dialogue Tolérance avec NO ENT
„ vous sélectionnez un nouveau programme avec la
touche PGM MGT
Lorsque vous avez annulé le cycle G62, la TNC active à
nouveau la tolérance configurée par paramètre-machine.
La valeur de tolérance T introduite est interprétée par la
TNC dans l'unité de mesure en millimètres dans un
programme MM et dans l'unité de mesure en pouces
dans un programme Inch.
Si vous importez un programme contenant le cycle G62 et
qui ne contient comme paramètre de cycle que la
tolérance
T, la TNC complète si nécessaire les deux
paramètres restants avec la valeur 0.
Lorsque la tolérance introduite augmente, le diamètre du
cercle diminue en règle générale pour les trajectoires
circulaires. Si le filtre HSC est activé sur votre machine
(poser éventuellement la question au constructeur de la
machine), le cercle peut encore s'accroître.
Lorsque le cycle G62 est actif, la TNC indique dans
l'affichage d'état supplémentaire (onglet CYC) les
paramètres définis pour le cycle G32.
