260 6 Programmation: Programmer les contours
6.6 Exploitation de fic
h
iers DXF (option de logiciel)
 Pour sélectionner d'autres contours: Appuyer sur la
softkey ANNULER ÉLÉMENTS SÉLECTION et
sélectionner le contour suivant tel que décrit
précédemment

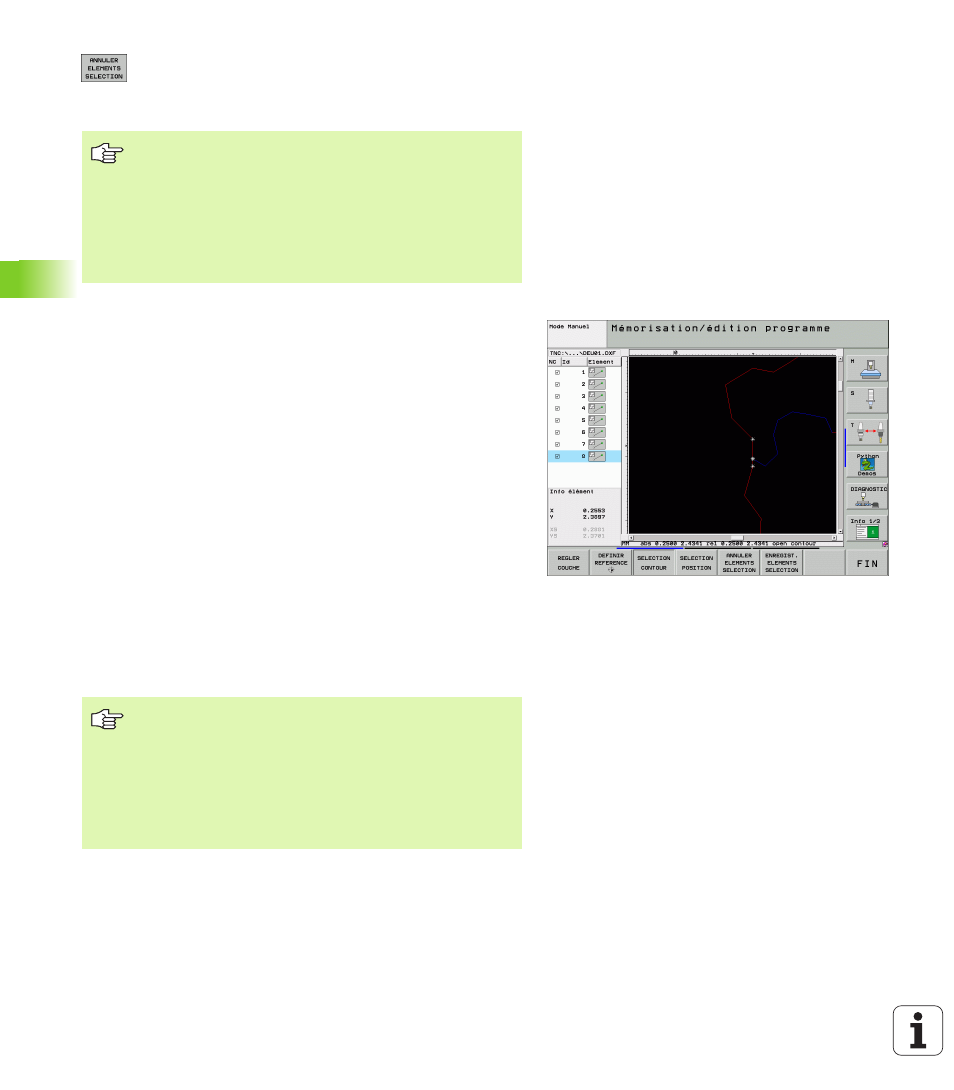

Partager, rallonger, raccourcir les éléments du contour
Si des éléments de contour à sélectionner sont en butée sur le plan,
vous devez alors tout d'abord partager l'élément de contour
correspondant. Cette fonction vous est proposée automatiquement
lorsque vous êtes en mode de marquage d'un contour.
Procédez de la manière suivante:
 L'élément de contour en butée est sélectionné; il est donc marqué
en bleu
 Cliquer sur l'élément de contour à partager: La TNC affiche le point
d'intersection avec une étoile entourée d'un cercle et les points
finaux sélectionnables, avec une étoile simple
 Tout en maintenant la touche CTRL enfoncée, cliquer sur le point
d'intersection: La TNC partage l'élément de contour au niveau du
point d'intersection et occulte à nouveau les points. Si nécessaire,
la TNC rallonge ou raccourcit l'élément de contour en butée et ce,
jusqu'au point d'intersection des deux éléments
 Cliquer à nouveau sur l'élément de contour partagé: La TNC affiche
à nouveau le point d'intersection et les points finaux
 Cliquer sur le point final désiré: La TNC marque en bleu l'élément qui
est maintenant partagé
 Sélectionner l'élément de contour suivant
La TNC délivre aussi dans le programme de contour deux
définitions de la pièce brute (BLK FORM). Le première
définition contient les dimensions de tout le fichier DXF et
la seconde (qui agit en premier), les éléments de contours
marqués; il en résulte une pièce brute de taille optimale.
La TNC n'enregistre que les éléments réellement
marqués (éléments en bleu) et qui sont cochés dans la
fenêtre de gauche.
Si l'élément de contour à rallonger/raccourcir est une
droite, la TNC rallonge/raccourcit l'élément de contour de
manière linéaire. Si l'élément de contour à rallonger/
raccourcir est un arc de cercle, la TNC rallonge/raccourcit
l'arc de cercle de manière circulaire.
Pour pouvoir utiliser cette fonction, il faut qu'au moins
deux éléments de contour soient marqués pour que le
sens soit défini clairement.
