502 9 Programmation: Fonctions spéciales
9.7 Définir le plan d'usinag
e par tr
ois points: PLANE POINTS
Paramètres d'introduction

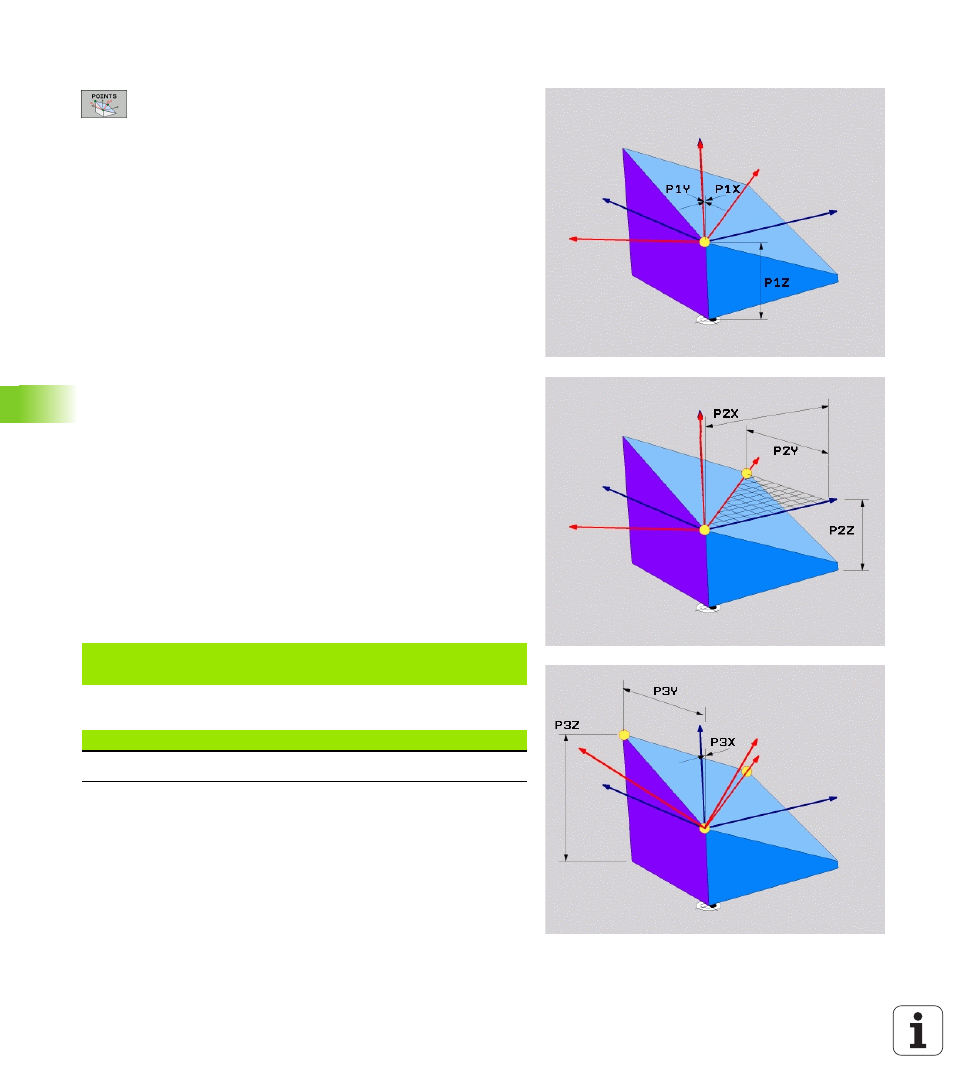

 Coordonnée X 1er point du plan? : Coordonnée X P1X
du premier point du plan (cf. figure en haut et à droite)
 Coordonnée Y 1er point du plan? : Coordonnée Y P1Y
du premier point du plan (cf. figure en haut et à droite)
 Coordonnée Z 1er point du plan? : Coordonnée Z P1Z
du 1er point du plan (cf. figure en haut et à droite)
 Coordonnée X 2ème point du plan? : Coordonnée X
P2X du 2ème point du plan (cf. figure de droite, au
centre)
 Coordonnée Y 2ème point du plan? : Coordonnée Y
P2Y du 2ème point du plan (cf. figure de droite, au
centre)
 Coordonnée Z 2ème point du plan? : Coordonnée Z
P2Z du 2ème point du plan (cf. figure de droite, au
centre)
 Coordonnée X 3ème point du plan? : Coordonnée X
P3X du 3ème point du plan (cf. figure en bas et à
droite)
 Coordonnée Y 3ème point du plan? : Coordonnée Y
P3Y du 3ème point du plan (cf. figure en bas et à
droite)
 Coordonnée Z 3ème point du plan? : Coordonnée Z
P3Z du 3ème point du plan (cf. figure en bas et à
droite)
 Poursuivre avec les propriétés de positionnement (cf.
„Définir le comportement de positionnement de la
fonction PLANE” à la page 507)
Séquence CN
Abréviations utilisées
N50 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20
P3X+0 P3Y+41 P3Z+32.5 ...
Abréviation Signification
POINTS points
