Définir le point de référence
Le point zéro du plan du fichier DXF n'est pas toujours situé de
manière à ce que vous puissiez l'utiliser directement comme point de
référence pièce. C'est pourquoi la TNC propose une fonction qui vous
permet, en cliquant sur un élément, de décaler le point zéro du plan à
un endroit approprié.
Vous pouvez définir le point de référence aux endroits suivants:
„ Au point initial, au point final ou au centre d'une droite
„ Au point initial ou au point final d'un arc de cercle
„ A la transition de cadran ou au centre d'un cercle entier
„ Au point d'intersection de
„ Droite – droite, y compris si le point d'intersection est situé dans
le prolongement de la droite
„ Droite – arc de cercle
„ Droite – cercle entier
„ Cercle – cercle (que l'on ait un arc de cercle ou un cercle entier)
Sélectionner le point de référence sur un seul élément

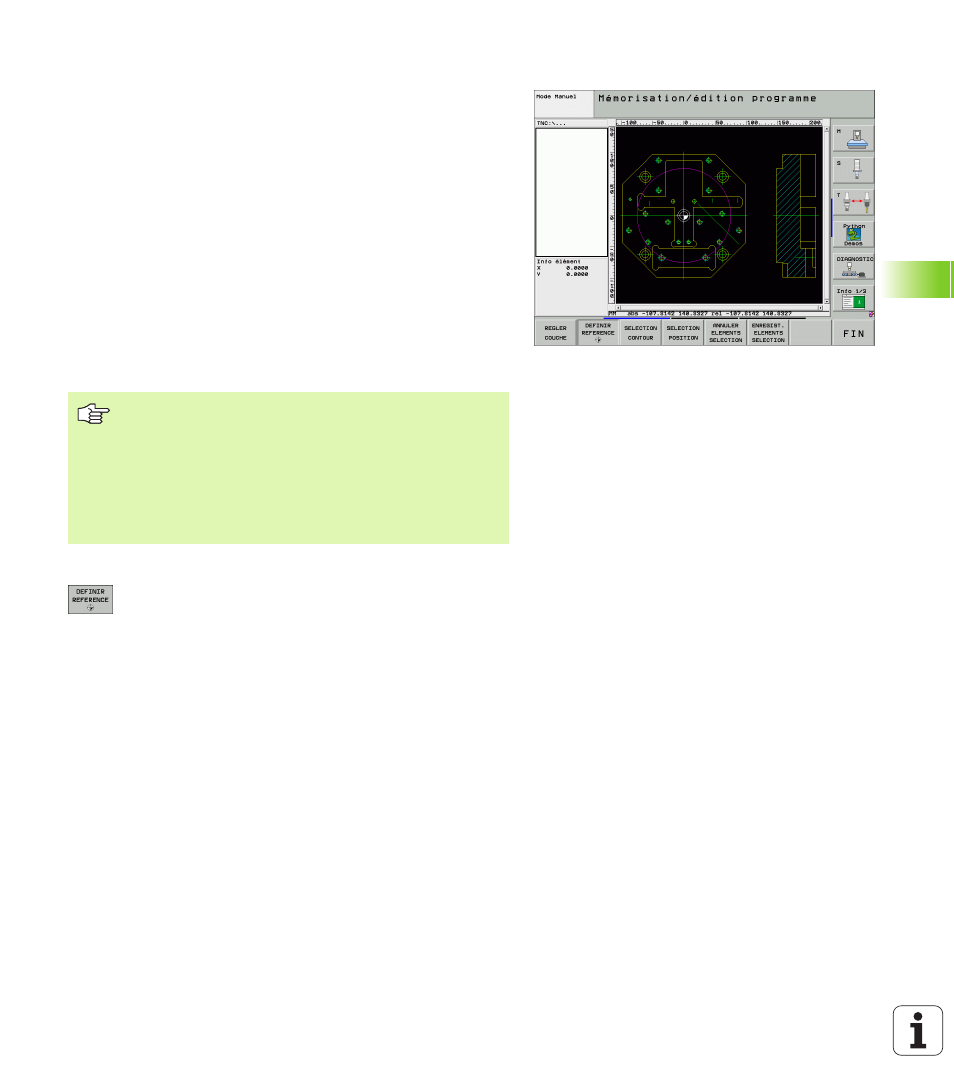

 Sélectionner le mode pour définir le point de
référence
 Avec la touche gauche de la souris, cliquez sur
l'élément sur lequel vous voulez définir le point de
référence: La TNC affiche avec une étoile les points
de référence sélectionnables situés sur l'élément
marqué
 Cliquer sur l'étoile correspondant au point de
référence à sélectionner: La TNC inscrit le symbole
du point de référence à l'endroit sélectionné. Si
l'élément marqué est trop petit, utiliser si nécessaire
la fonction zoom
Pour définir un point de référence, vous devez utiliser le
touchpad du clavier de la TNC ou bien une souris
raccordée sur le port USB.
Vous pouvez encore modifier le point de référence
lorsque le contour est déjà sélectionné. La TNC ne calcule
les données réelles du contour que lorsque vous
enregistrez dans un programme de contour le contour
sélectionné.
