iTNC 530 HEIDENHAIN 491
9.2 La f
onction PLANE: Inclinaison du pl
an d'usinag
e (option de logiciel 1)

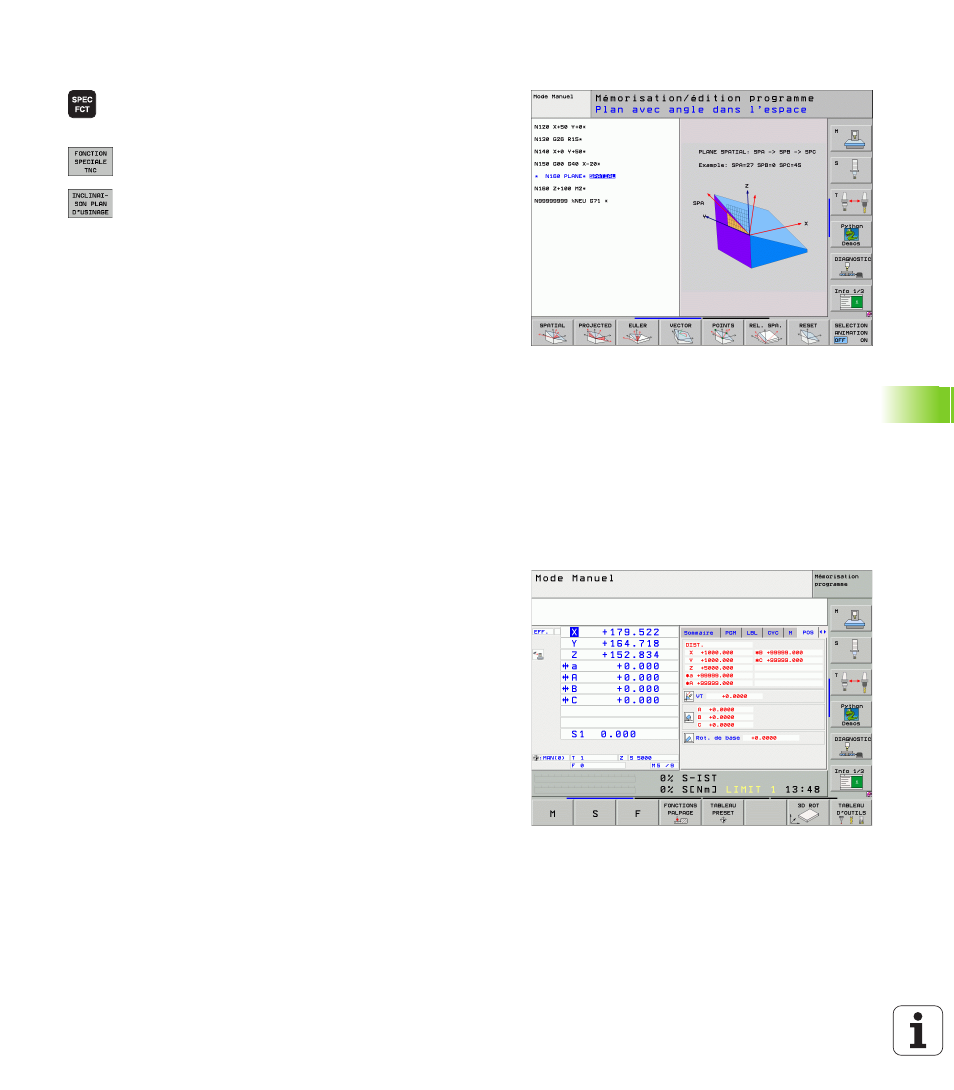

Définir la fonction PLANE
 Afficher la barre de softkeys avec les fonctions
spéciales
 Sélectionner les fonctions spéciales TNC: Appuyez
sur la softkey FONCTION SPÉCIALE TNC
 Sélectionner la fonction PLANE: Appuyer sur la softkey
INCLINAISON PLAN D'USINAGE: La TNC affiche
dans la barre de softkeys les possibilités de définition
disponibles
Sélectionner la fonction lorsque l'animation est active
 Activer l'animation: Mettre la softkey SÉLECTION ANIMATION
ACT./DÉSACT. sur ACT
 Lancer l'animation pour les différentes possibilités de définition:
Appuyer sur l'une des softkeys disponibles; la TNC met dans une
autre couleur la softkey actionnée et lance l'animation
correspondante
 Pour valider la fonction active actuellement: Appuyer à nouveau sur
la touche ENT ou à nouveau sur la softkey de la fonction active: La
TNC poursuit le dialogue et demande les paramètres nécessaires
Sélectionner la fonction lorsque l'animation est inactive
 Sélectionner directement par softkey la fonction désirée: La TNC
poursuit le dialogue et demande les paramètres nécessaires
Affichage de positions
Dès qu'une fonction PLANE est activée, la TNC affiche l'angle dans
l'espace calculé dans l'affichage d'état supplémentaire (cf. figure).
Quelle que soit la fonction PLANE utilisée, la TNC en revient toujours de
manière au calcul de l'angle dans l'espace.
