iTNC 530 HEIDENHAIN 499
9.6 Définir le plan d'usinag
e a
v
e
c deux v
e
ct
eurs: PLANE VECT
OR
9.6 Définir le plan d'usinage avec
deux vecteurs: PLANE VECTOR
Application
Vous pouvez utiliser la définition d'un plan d'usinage au moyen de
deux vecteurs si votre système CFAO est capable de calculer le
vecteur de base et le vecteur normal du plan d'usinage. Une définition
normée n'est pas nécessaire. La TNC calcule la normalisation en
interne, de manière à pouvoir introduire des valeur comprises entre
-99,999999 et +99,999999.

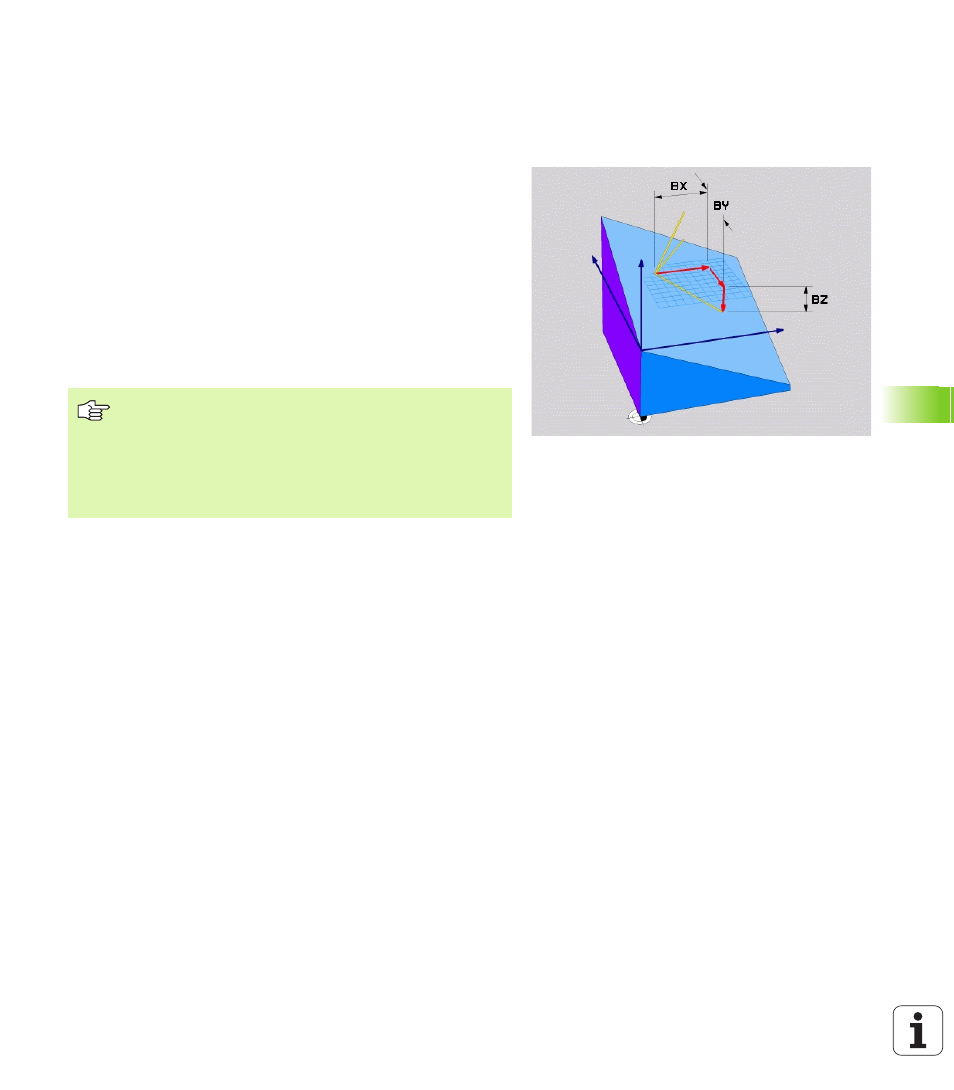

Le vecteur de base nécessaire à la définition du plan d'usinage est
défini par les composantes BX, BY et BZ (cf. fig. en haut et à droite). Le
vecteur normal est défini par les composantes NX, NY et NZ.
Le vecteur de base définit le sens de l'axe X dans le plan d'usinage
incliné. Le vecteur normal détermine le sens du plan d'usinage et est
situé dessus, perpendiculairement.
Remarques avant que vous ne programmiez
En interne, la TNC calcule des vecteurs normaux à partir
des valeurs que vous avez introduites.
Définition des paramètres pour le comportement de
positionnement: Cf. „Définir le comportement de
positionnement de la fonction PLANE”, page 507
