iTNC 530 HEIDENHAIN 357
8.3 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets

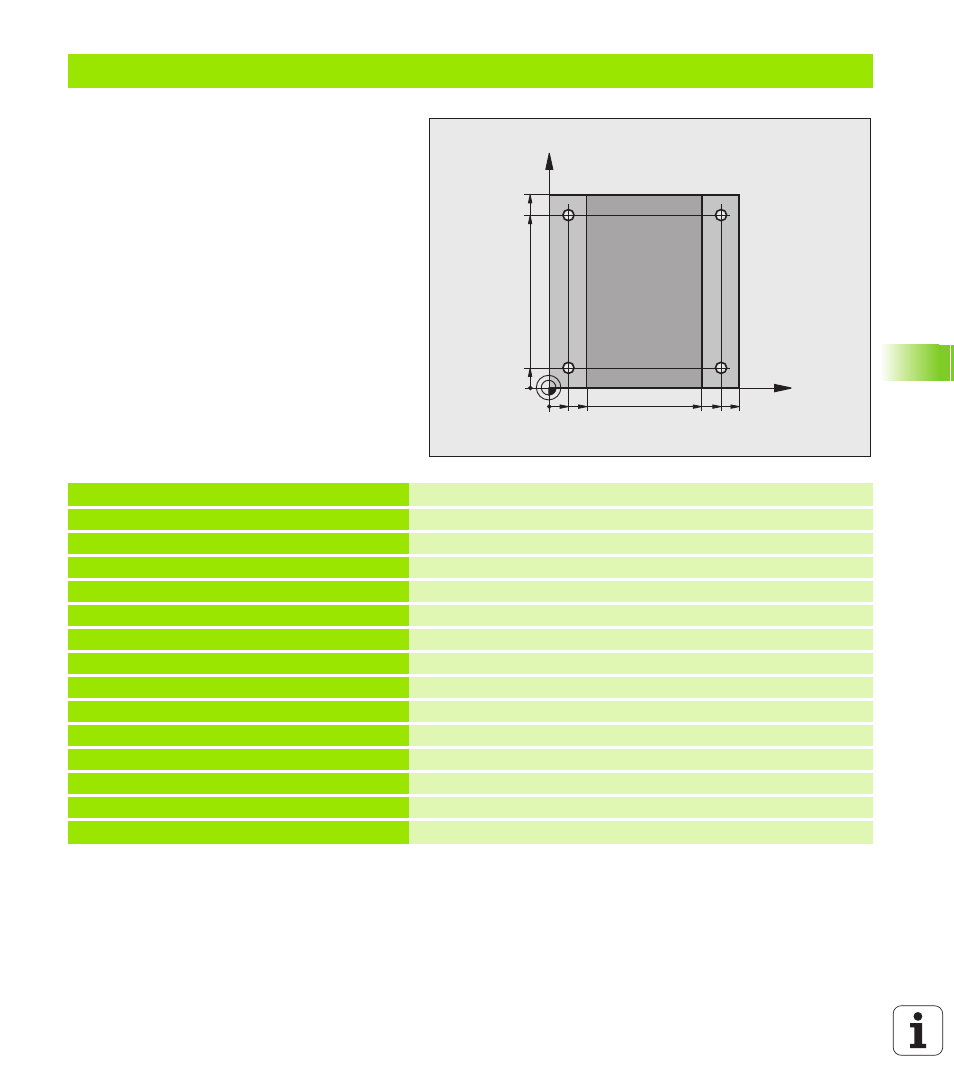

Exemple: Cycles de perçage
%C200 G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Définition de la pièce brute
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+3 * Définition de l'outil
N40 T1 G17 S4500 * Appel de l'outil
N50 G00 G40 G90 Z+250 * Dégager l'outil
N60 G200 PERCAGE Définition du cycle
Q200=2 ;DISTANCE D'APPROCHE
Q201=-15 ;PROFONDEUR
Q206=250 ;AVANCE PLONGÉE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=-10 ;COORD. SURFACE PIÈCE
Q204=20 ;SAUT DE BRIDE
Q211=0.2 ;TEMPO. AU FOND
X
Y
20
10
100
100
10
90
90 80
