iTNC 530 HEIDENHAIN 47
1
.2 Ecr
a
n et panneau de commande
1.2 Ecran et panneau de
commande
L'écran

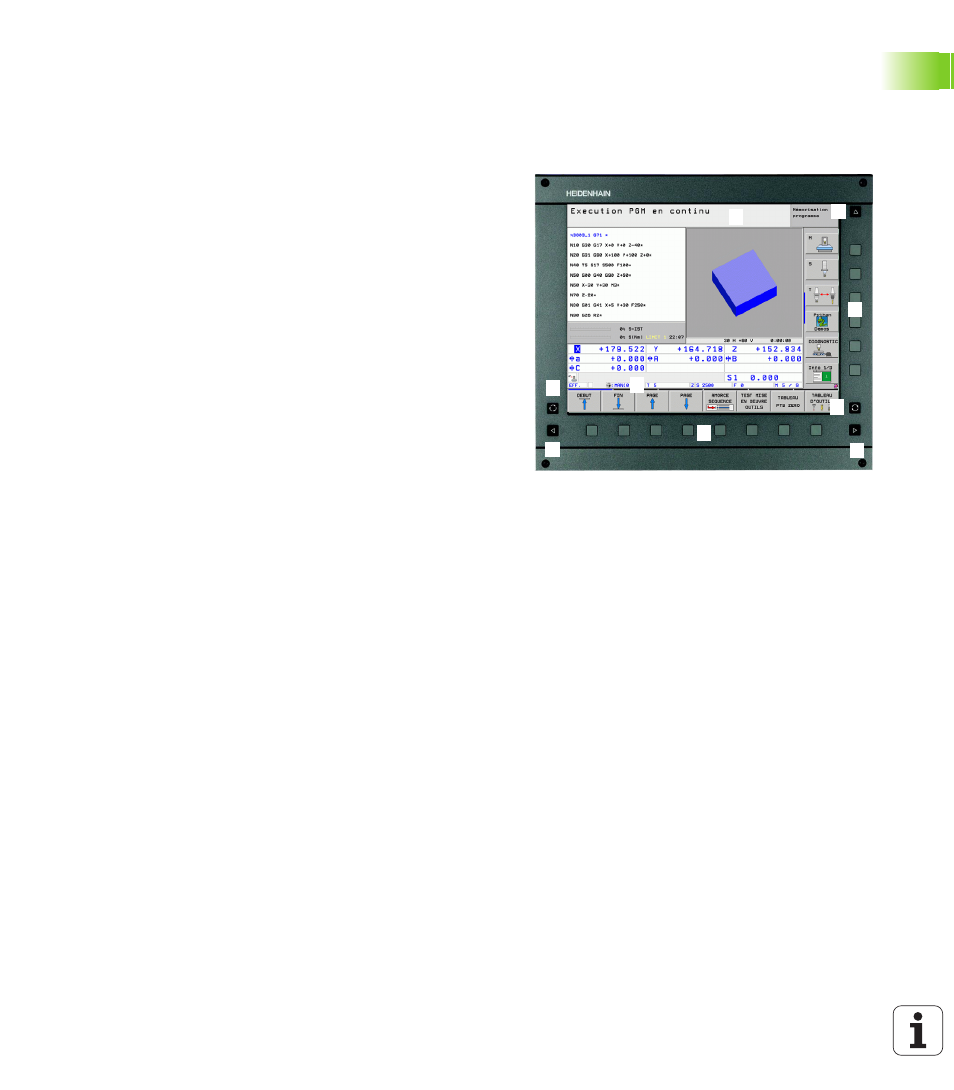

La TNC est livrée avec l'écran couleurs plat BF 150 (LCD) (cf. figure en
haut et à droite).
1 3
1 1
4 4
5
1 6
7
8
2
1 En-tête
Lorsque la TNC est sous tension, l'écran affiche en en-tête les
modes de fonctionnement sélectionnés: Modes Machine à
gauche et modes Programmation à droite. Le mode actuel affiché
par l'écran apparaît dans le plus grand champ d'en-tête: On y
trouve les questions de dialogue et les textes de messages
(excepté lorsque la TNC n'affiche que le graphisme).
2 Softkeys
La TNC affiche d'autres fonctions sur la ligne en bas, sur une barre
de softkeys. Vous sélectionnez ces fonctions avec les touches
situées en dessous. De petits curseurs situés directement au-
dessus de la barre de softkeys indiquent le nombre de barres de
softkeys que l'on peut sélectionner avec les touches fléchées
noires positionnées à l'extérieur. La barre de softkeys active est
mise en relief par un curseur plus clair.
3 Softkeys de sélection
4 Commutation entre barres de softkeys
5 Définition du partage de l'écran
6 Touche de commutation de l'écran pour les modes de
fonctionnement Machine et Programmation
7 Softkeys de sélection pour le constructeur de la machine
8 Barres de softkeys pour le constructeur de la machine
