438 8 Programmation: Cycles
8.7 Cy
cles SL (f
or
mule de cont
our)
Introduire la formule de contour
A l'aide des softkeys, vous pouvez réunir entre eux différents contours
dans une formule mathématique:
 Sélectionner la fonction de paramètres Q: Appuyer sur la touche Q
(dans le champ d'introduction numérique, à droite). La barre de
softkeys affiche les fonctions des paramètres Q
 Sélectionner la fonction pour l'introduction de la formule de contour:
Appuyer sur la softkey FORMULE CONTOUR. La TNC affiche les
softkeys suivantes:

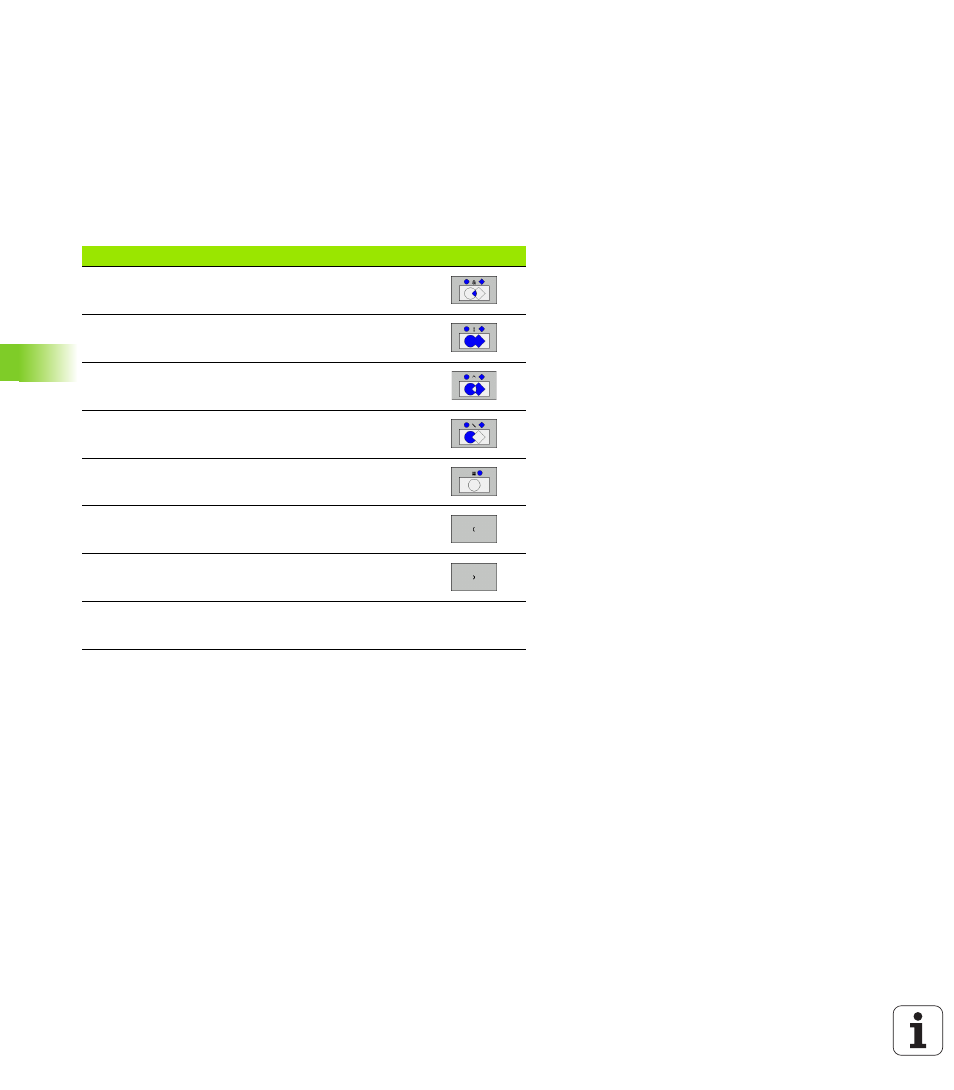

Fonction de liaison Softkey
Intersection avec
ex. QC10 = QC1 & QC5
Réuni avec
ex. QC25 = QC7 | QC18
Réuni avec, mais sans intersection
ex. QC12 = QC5 ^ QC25
Intersection avec complément de
ex. QC25 = QC1 | QC2
Complément de la zone de contour
Ex. Q12 = #Q11
Parenthèse ouverte
ex. QC12 = QC1 * (QC2 + QC3)
Parenthèse fermée
ex. QC12 = QC1 * (QC2 + QC3)
Définir un contour donné
ex. QC12 = QC1
