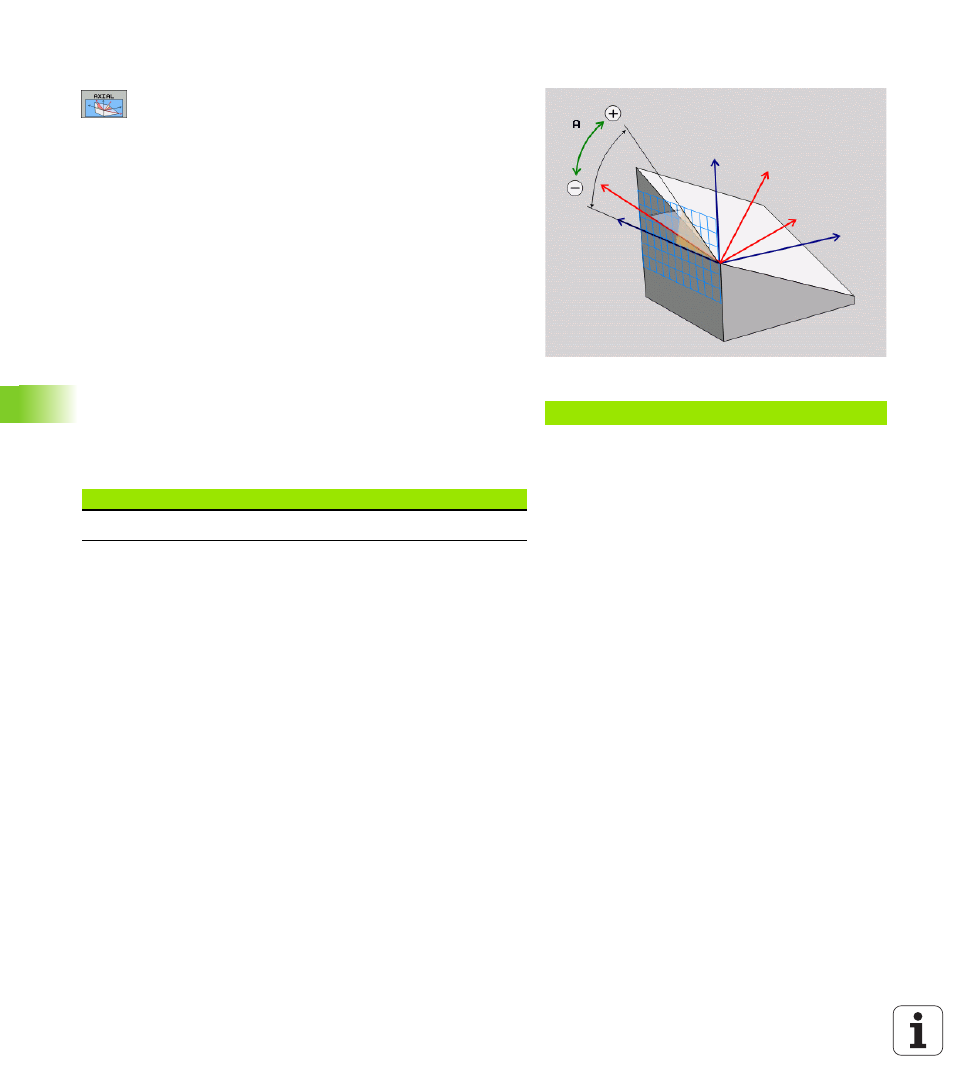

506 9 Programmation: Fonctions spéciales
9.9 Plan d'usinag
e défini a
v
ec angl
es d'ax
es: PLANE AXIAL (f
onction FCL
3
)
Paramètres d'introduction
 Angle d'axe A? : Angle d'axe auquel l'angle d'axe A
doit être orienté. S’il est introduit en incrémental, il
s’agit alors de la valeur d’angle en fonction de
laquelle l'axe A doit continuer son orientation à partir
de la position actuelle. Plage d'introduction:
-99999,9999° à +99999,9999°
 Angle d'axe B? : Angle d'axe auquel l'angle d'axe B
doit être orienté. S’il est introduit en incrémental, il
s’agit alors de la valeur d’angle en fonction de
laquelle l'axe B doit continuer son orientation à partir
de la position actuelle. Plage d'introduction:
-99999,9999° à +99999,9999°
 Angle d'axe C? : Angle d'axe auquel l'angle d'axe C
doit être orienté. S’il est introduit en incrémental, il
s’agit alors de la valeur d’angle en fonction de
laquelle l'axe C doit continuer son orientation à partir
de la position actuelle. Plage d'introduction:
-99999,9999° à +99999,9999°
 Poursuivre avec les propriétés de positionnement (cf.
„Définir le comportement de positionnement de la
fonction PLANE” à la page 507)
Abréviations utilisées
Exemple: Séquence CN
5 PLANE AXIAL B-45 .....
Abréviation Signification
AXIAL axial = en forme d'axe
