462 8 Programmation: Cycles
8.9 Cy
cles de con
v
ersion de coor
données

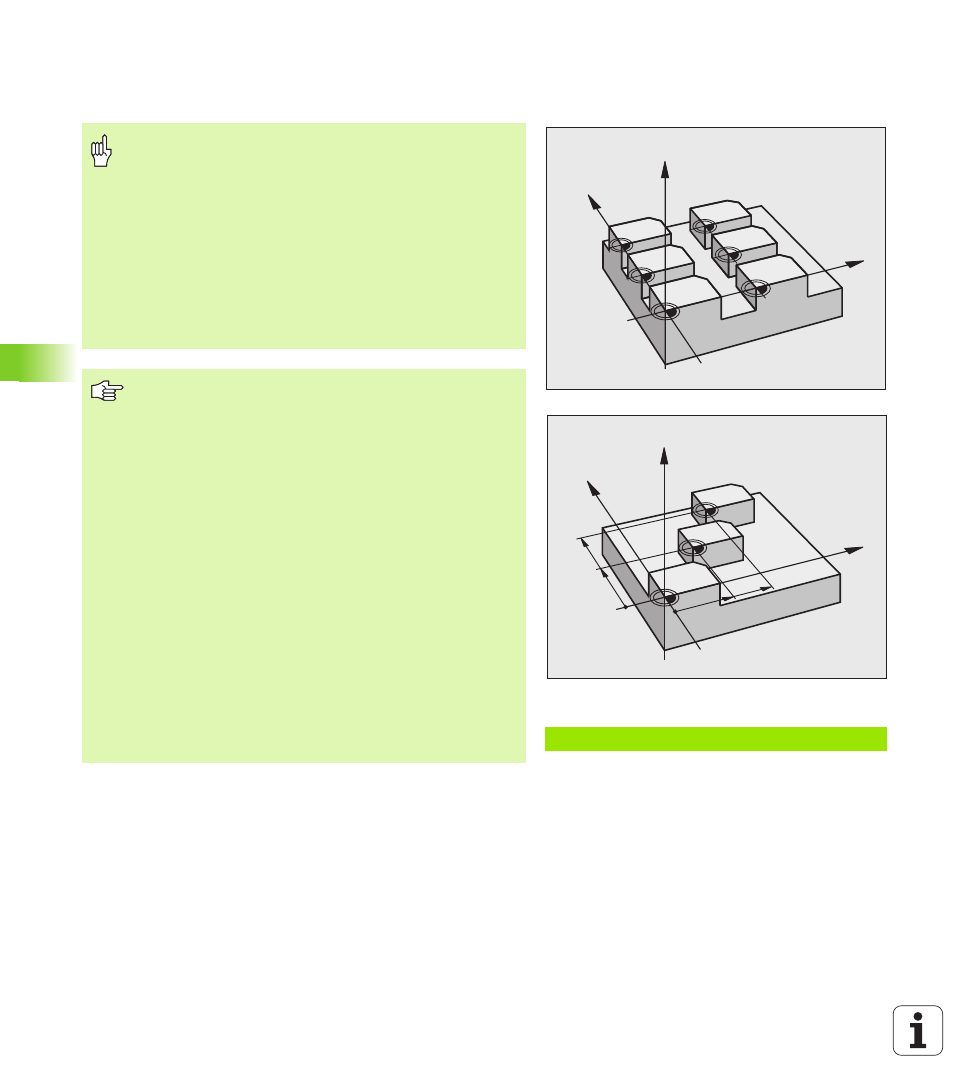

Décalage du POINT ZERO avec tableaux de
points zéro (cycle G53)
Exemple: Séquences CN
N72 G53 P01 12 *
N 0
N 2
N 4
N 1
N 3
N
5
Z
X
Y
Z
X
Y
X
Y
X
Y
N 0
N 2
N 1
1
2
1
2
Les points zéro dans le tableau de points zéro se réfèrent
toujours et exclusivement au point de référence actuel
(Preset).
Le paramètre-machine 7475 qui permettait auparavant de
définir si les points zéro devaient se référer au point zéro
machine ou au point zéro pièce n'a plus qu'un rôle
sécuritaire. Si MP7475 = 1, la TNC délivre un message
d'erreur si un décalage de point zéro est appelé à partir
d'un tableau de points zéro.
Les tableaux de points zéro émanant de la TNC 4xx dont
les coordonnées se référaient au point zéro machine
(MP7475 = 1) ne doivent pas être utilisés sur l'iTNC 530.
Si vous vous servez des décalages de point zéro en liaison
avec les tableaux de points zéro, utilisez dans ce cas la
fonction Select Table pour activer à partir du programme
CN le tableau de points zéro désiré.
Si vous travaillez sans séquence Select Table % TAB:, vous
devez alors activer le tableau de points zéro désiré avant
d'exécuter le test ou le déroulement du programme (ceci
est également valable pour le graphisme de
programmation):
„ Pour le test du programme, sélectionner le tableau
désiré en mode de fonctionnement Test de
programme
et à partir du gestionnaire de fichiers:
Tableau avec état S
„ Pour le déroulement du programme, sélectionner le
tableau désiré dans un mode de fonctionnement
Exécution de programme et à partir du gestionnaire
de fichiers: Tableau avec état M
Les valeurs de coordonnées des tableaux de points zéro
ne sont actives qu’en valeur absolue.
Vous ne pouvez insérer de nouvelles lignes qu'en fin de
tableau
