254 6 Programmation: Programmer les contours
6.6 Exploitation de fic
h
iers DXF (option de logiciel)

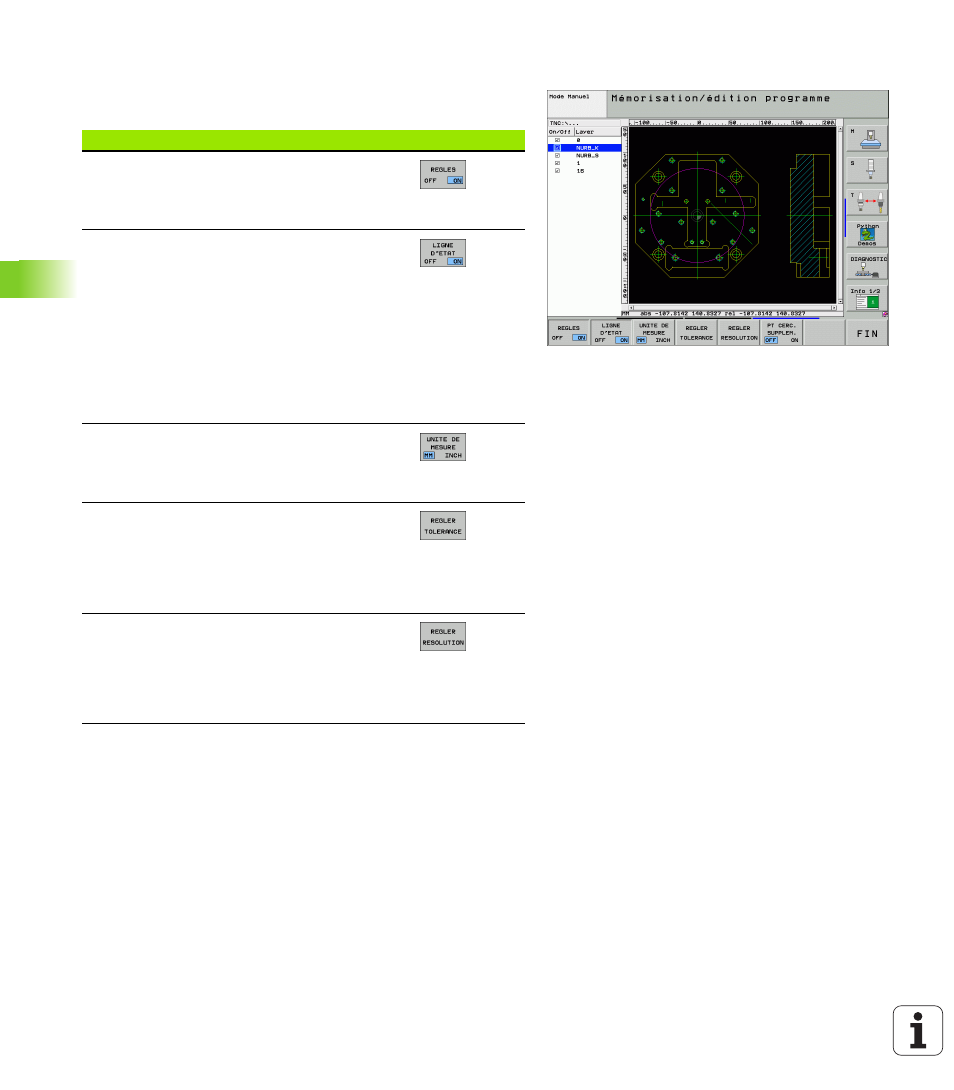

Configurations par défaut
La troisième barre de softkeys offre diverses possibilités de
configuration:
Configuration Softkey
Afficher/ne pas afficher les règles: La TNC affiche
les règles sur les bords gauche et supérieur du
plan. Les valeurs indiquées sur les règles se
réfèrent au point zéro du plan.
Afficher/ne pas afficher la barre d'état: La TNC
affiche la barre d'état sur le bord inférieur du plan.
La barre d'état contient les informations
suivantes:
„ Unité de mesure active (MM ou INCH)
„ Coordonnées X et Y de la position actuelle de
la souris
„ En mode SELECTION CONTOUR, la TNC
affiche si le contour sélectionné est ouvert
(open contour) ou fermé (closed contour)
Unité de mesure MM/INCH: Configurer l'unité de
mesure du fichier DXF. La TNC délivre également
le programme de contour avec cette unité de
mesure
Régler la tolérance. La tolérance définit
l'éloignement entre deux éléments de contour
voisins. Cette tolérance vous permet de
compenser des imprécisions générées lors de la
création du plan. La configuration par défaut
dépend de l'ampleur de tout le fichier DXF
Régler la résolution. La résolution définit le
nombre de chiffres après la virgule que la TNC
doit utiliser pour générer le programme de
contour. Par défaut: 4 chiffres après la virgule
(correspondant à une résolution de 0.1 m avec
unité de mesure en MM active)
