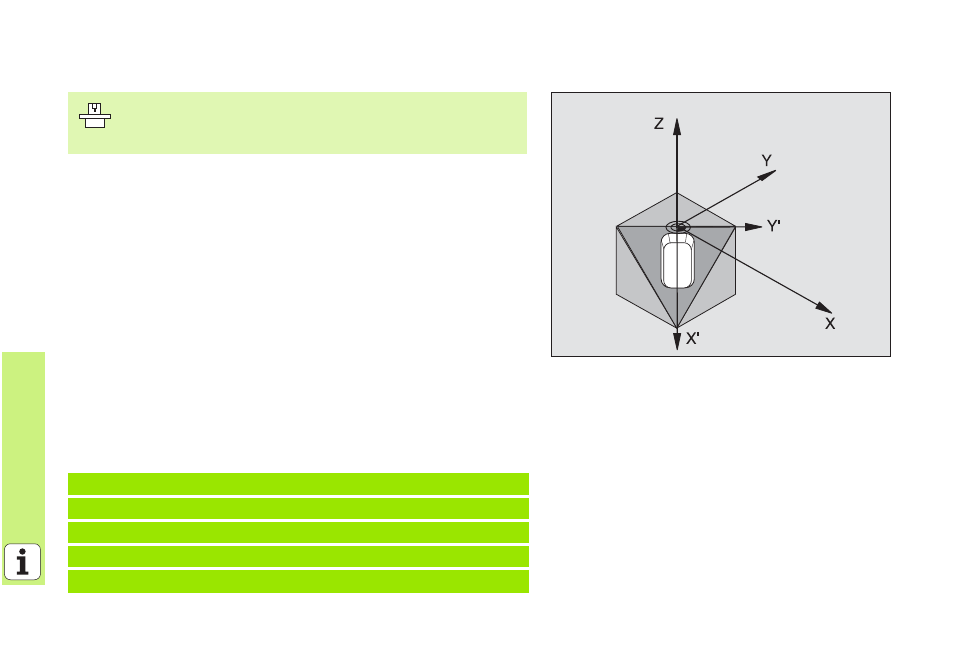

PLAN D’USINAGE (cycle 19, option de logiciel)
Le cycle 19 PLAN D’USINAGE est particulièrement utile lorsque l'on
travaille avec des têtes pivotantes et/ou tables pivotantes.
8
Appeler l’outil
8
Dégager l'outil dans l'axe d'outil (ce qui permet d'éviter les collisions)
8
Si nécessaire, positionner les axes rotatifs avec une séquence L sur les
angles désirés
8
CYCL DEF: Sélectionner le cycle 19 PLAN D’USINAGE
8
Introduire l'angle d'inclinaison de l'axe correspondant ou l'angle
solide
8
Si nécessaire, introduire l'avance des axes rotatifs lors du
positionnement automatique
8
Si nécessaire, introduire la distance d'approche
8
Activer la correction: Déplacer tous les axes
8
Programmer l'usinage comme si le plan ne devait pas être incliné
Annulation du cycle PLAN D'USINAGE: Redéfinir le cycle en introduisant
l'angle d'inclinaison 0.
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine pour l'inclinaison du PLAN
D'USINAGE.
4 TOOL CALL 1 Z S2500
5 L Z+350 R0 FMAX
6 L B+10 C+90 R0 FMAX
7 CYCL DEF 19.0 PLAN D’USINAGE
8 CYCL DEF 19.1 B+10 C+90 F1000 DIST 50
