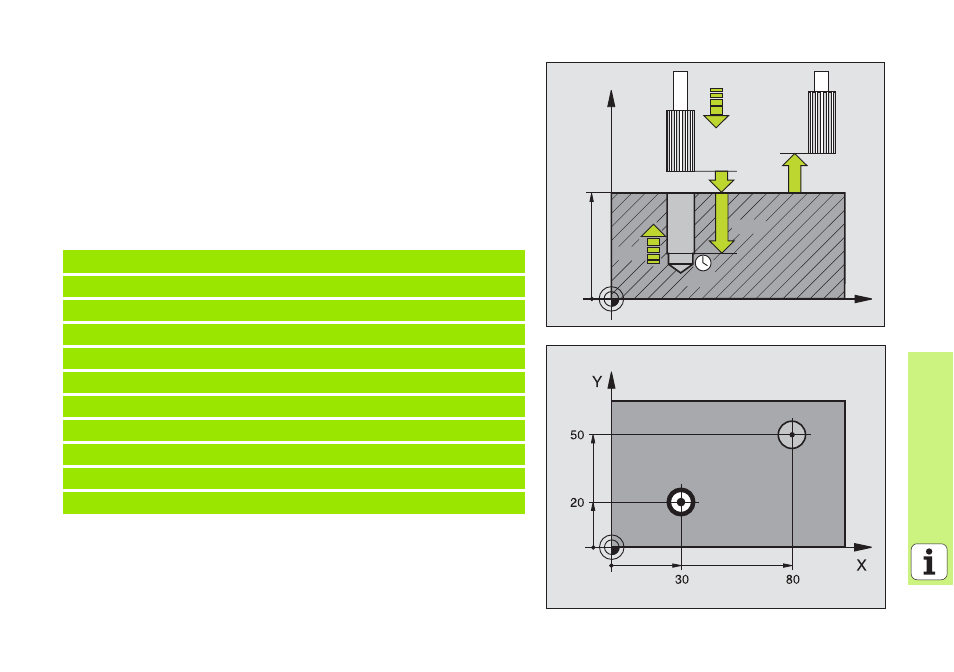

ALESAGE A L’ALESOIR (cycle 201)
8 CYCL DEF: Sélectionner le cycle 201 ALESAGE A L’ALESOIR
8 Distance d’approche: Q200
8 Profondeur: Distance entre surface de la pièce et fond du trou: Q201
8 Avance plongée en profondeur: Q206
8 Temporisation au fond: Q211
8 Avance retrait: Q208
8 Coordonnée surface pièce: Q203
8 Saut de bride: Q204
10 L Z+100 R0 FMAX
11 CYCL DEF 201 ALES. A L’ALESOIR
Q200=2 ;DISTANCE D’APPROCHE
Q201=-15 ;PROFONDEUR
Q206=100 ;AVANCE PLONGÉE PROF.
Q211=0.5 ;TEMPO. AU FOND
Q208=250 ;AVANCE RETRAIT
Q203=+20 ;COORD. SURFACE PIÈCE
Q204=100 ;SAUT DE BRIDE
12 CYCL CALL POS X+30 Y+20 M3
13 CYCL CALL POS X+80 Y+50
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
