Filetage avec percage (cycle 264) – HEIDENHAIN iTNC 530 (340 49x-03) Pilot Manuel d'utilisation
Page 60
60
Cycle
s
d’
u
s
in
age
d
e
trous
et
fil
e
ts

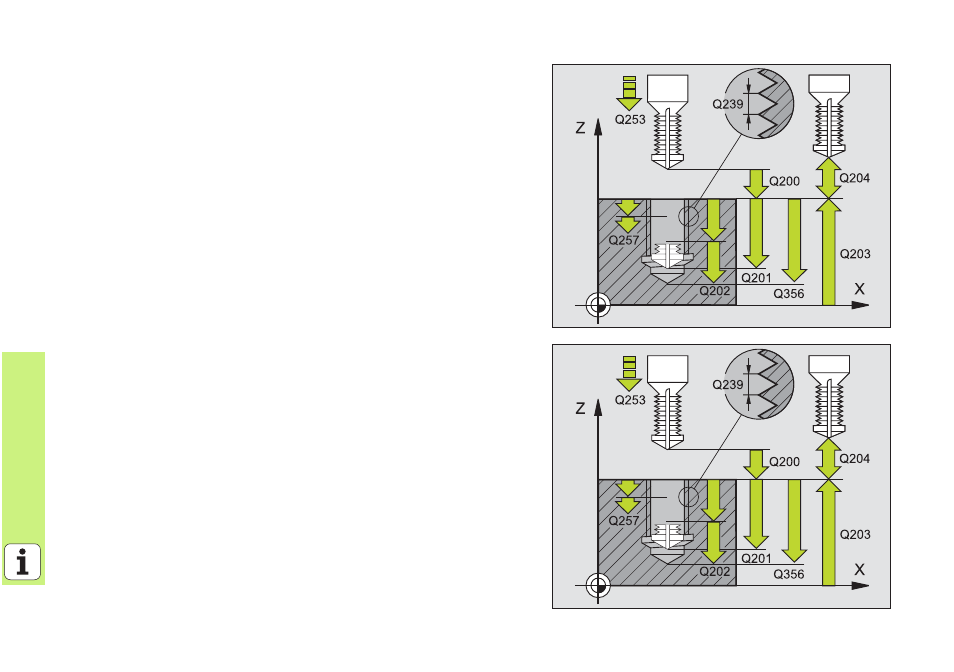

FILETAGE AVEC PERCAGE (cycle 264)
8
Prépositionnement au centre du trou avec R0
8
CYCL DEF: Sélectionner le cycle 264 FILETAGE AVEC PERCAGE
8
Diamètre nominal du filet: Q335
8
Pas de vis: Q239
Le signe détermine le sens du filet vers la droite ou vers la gauche:
Filet à droite: +
Filet à gauche: -
8
Profondeur de filetage: Distance entre la surface de la pièce et la fin
du filet: Q201
8
Profondeur de perçage: Distance entre surface de la pièce et fond du
trou: Q356
8
Avance de pré-positionnement: Q253
8
Mode fraisage: Q351
En avalant: +1
En opposition: -1
8
Profondeur de passe: Q202
8
Distance de sécurité en haut: Q258
8
Profondeur de perçage pour brise-copeaux: Q257
8
Retrait avec brise-copeaux: Q256
8
Temporisation au fond: Q211
8
Profondeur pour chanfrein: Q358
8
Décalage jusqu'au chanfrein: Q359
8
Distance d’approche: Q200
8
Coordonnée surface pièce: Q203
8
Saut de bride: Q204
8
Avance plongée en profondeur: Q206
8
Avance fraisage: Q207
