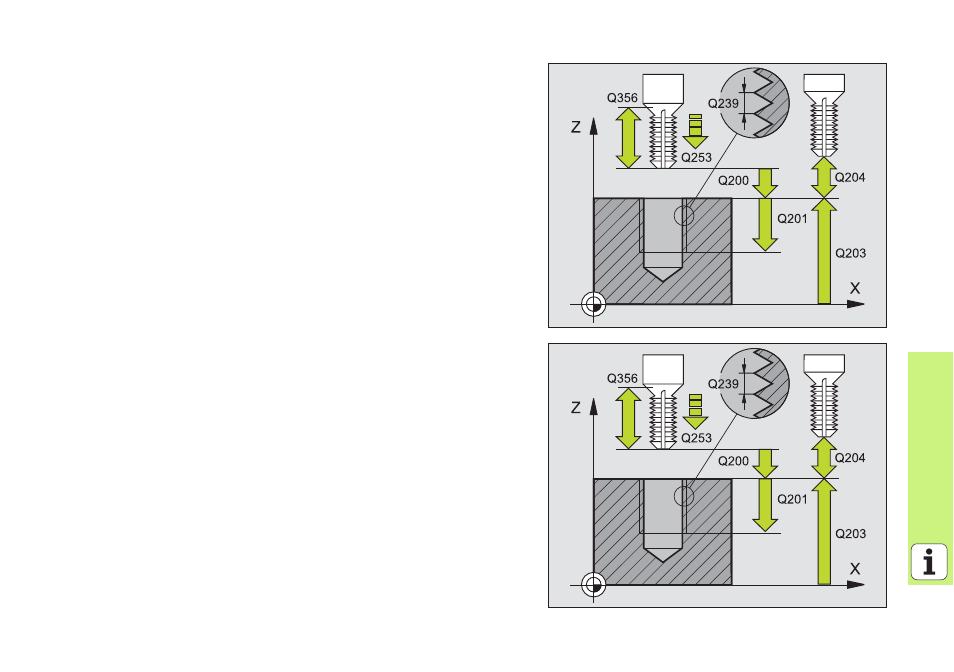

FILETAGE SUR UN TOUR (cycle 263)
8
Prépositionnement au centre du trou avec R0
8
CYCL DEF: Sélectionner le cycle 263 FILETAGE SUR UN TOUR
8
Diamètre nominal du filet: Q335
8
Pas de vis: Q239
Le signe détermine le sens du filet vers la droite ou vers la gauche:
Filet à droite: +
Filet à gauche: -
8
Profondeur de filetage: Distance entre la surface de la pièce et la fin
du filet: Q201
8
Profondeur de plongée: Distance entre surface de la pièce et fond du
trou: Q356
8
Avance de pré-positionnement: Q253
8
Mode fraisage: Q351
En avalant: +1
En opposition: -1
8
Distance d’approche: Q200
8
Distance d'approche latérale: Q357
8
Profondeur pour chanfrein: Q358
8
Décalage jusqu'au chanfrein: Q359
8
Coordonnée surface pièce: Q203
8
Saut de bride: Q204
8
Avance plongée: Q254
8
Avance fraisage: Q207
