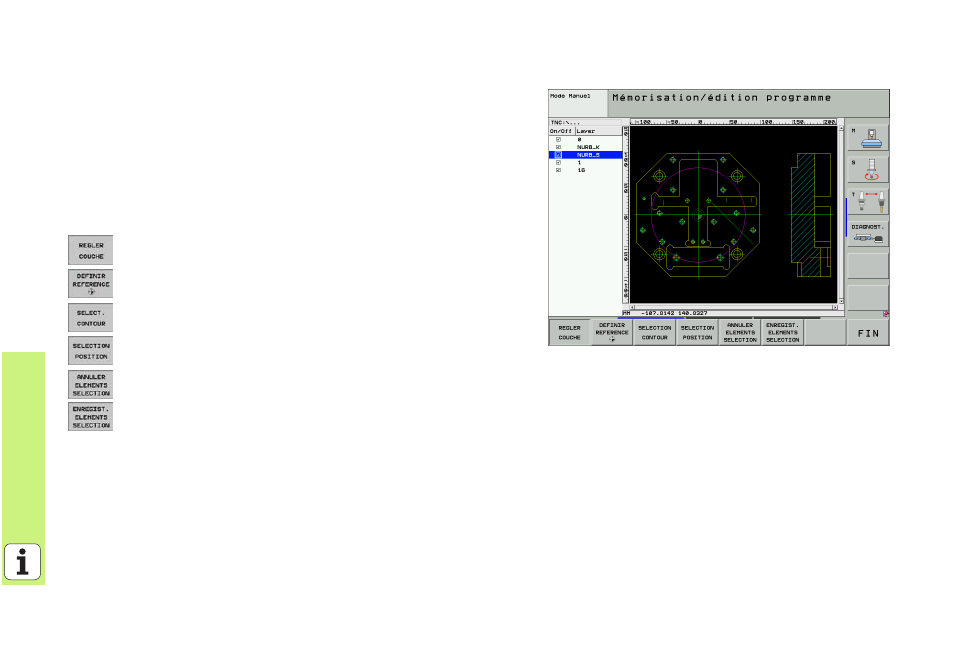

Exploitation de données DXF (option de logiciel)
Vous pouvez ouvrir directement sur la TNC des fichiers DXF créés sur un
système CAO pour en extraire des contours ou des positions d’usinage
et enregistrer ceux-ci sous forme de programmes conversationnels
Texte clair ou de fichiers de points.
Les programmes conversationnels Texte clair obtenus en sélectionnant
le contour peuvent être également traités par d'anciennes commandes
TNC dans la mesure où les programmes de contour ne contiennent que
des séquences L et CC/CP.
8
Afficher ou occulter les couches DXF pour n’afficher que les
données essentielles du plan
8
Décaler le point zéro du plan du fichier DXF à une position
judicieuse sur la pièce
8
Activer le mode de sélection d’un contour. On peut partager,
raccourcir ou rallonger les contours
8
Activer le mode de sélection des positions d’usinage.
Valider les positions en cliquant avec la souris
8
Annuler les contours ou positions sélectionné(e)s
8
Enregistrer dans un fichier séparé les contours ou positions
sélectionné(e)s
