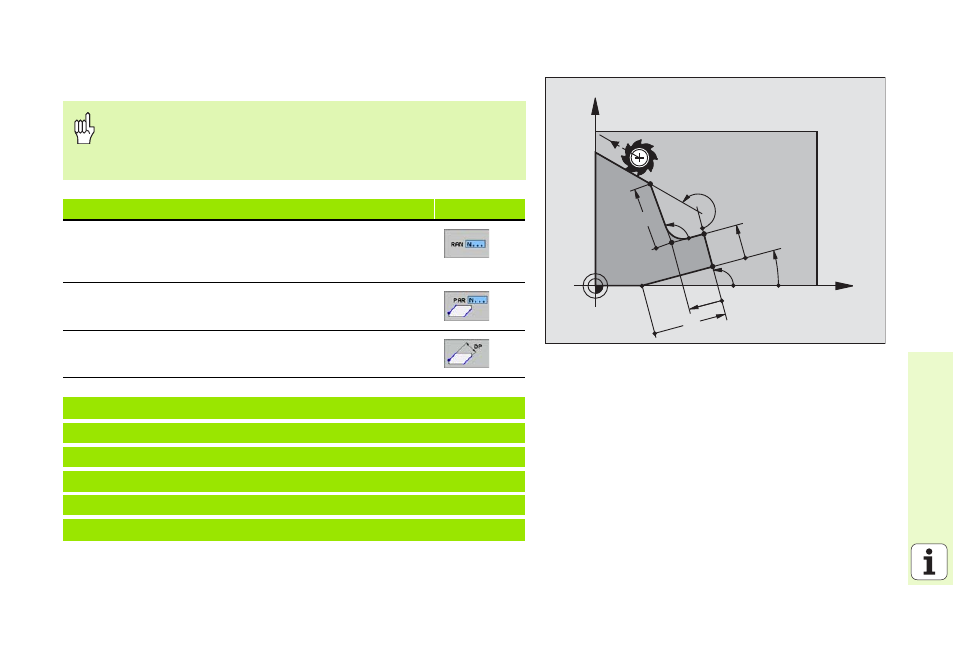

Rapport relatif à la séquence N: Sens et distance de l'élément
de contour
Les coordonnées avec rapport relatif doivent toujours être
introduites en incrémental. Vous devez en plus indiquer le
numéro de la séquence de l’élément de contour auquel vous
vous référez.
Données connues Softkeys
Angle entre droite et autre élément de contour ou entre
la tangente d'entrée sur l'arc de cercle et l'autre
élément du contour
Droite parallèle à un autre élément de contour
Distance entre droite et élément de contour parallèle
17 FL LEN 20 AN+15
18 FL AN+105 LEN 12.5
19 FL PAR 17 DP 12.5
20 FSELECT 2
21 FL LEN 20 IAN+95
22 FL IAN+220 RAN 18
X
Y
105°
12.5
12.5
95°
220°
15°
20
20
