HEIDENHAIN iTNC 530 (340 49x-03) Pilot - Manuel (Page 72)

72
M
o
tifs de
p
o
ints
Motifs de points
Vue d’ensemble

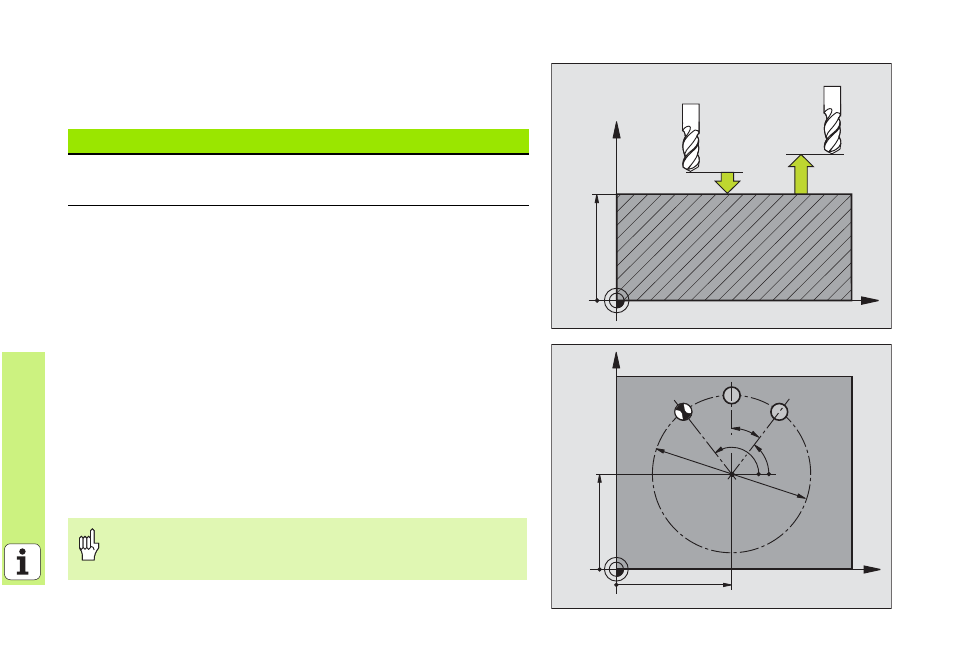

MOTIFS DE POINTS SUR UN CERCLE (cycle 220)
8 CYCL DEF: Sélectionner le cycle 220 MOTIFS DE POINTS SUR UN CERCLE
8 Centre 1er axe: Q216
8 Centre 2ème axe: Q217
8 Diamètre du cercle primitif: Q244
8 Angle initial: Q245
8 Angle final: Q246
8 Incrément angulaire: Q247
8 Nombre d'usinages: Q241
8 Distance d’approche: Q200
8 Coordonnée surface pièce: Q203
8 Saut de bride: Q204
8 Déplacement haut. sécu.: Q301
8 Type déplacement: Q365
Cycles disponibles
220 MOTIFS DE TROUS SUR UN CERCLE Page 72
221 MOTIFS DE TROUS EN GRILLE Page 73
Le cycle 220 vous permet de combiner les cycles suivants:
200, 201, 202, 203, 204, 205, 206, 207, 208, 209, 212, 213,
214, 215, 240, 251, 252, 253, 254, 262, 263, 264, 265, 267.
X
Z
Q200
Q203
Q204
X
Y
Q217
Q216
Q247
Q245
Q244
Q246
N = Q241
