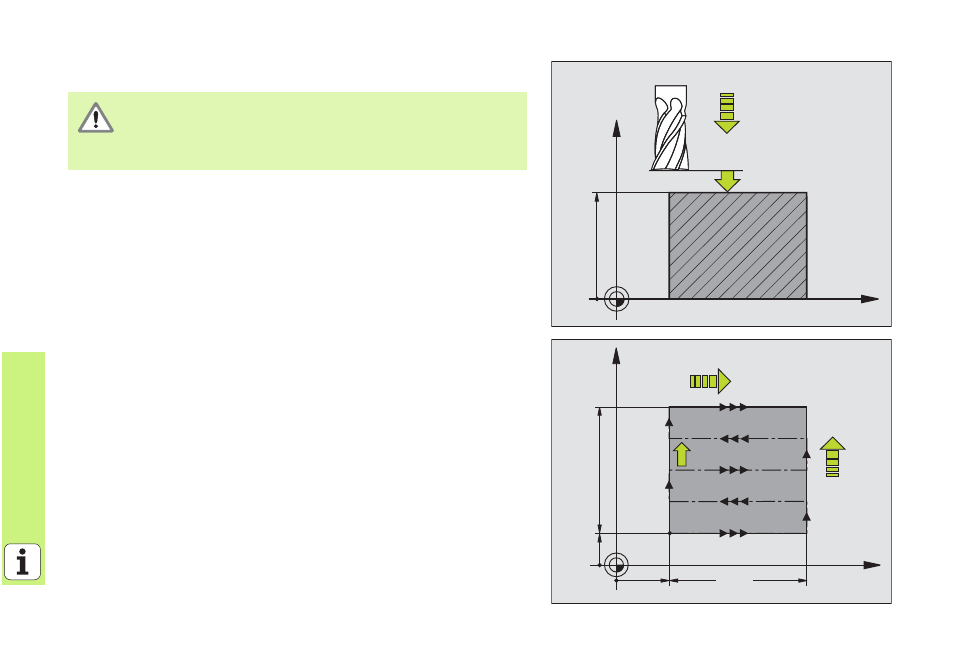

USINAGE LIGNE A LIGNE (cycle 230)
8 CYCL DEF: Sélectionner le cycle 230 LIGNE A LIGNE
8 Point initial 1er axe: Q225
8 Point initial 2ème axe: Q226
8 Point initial 3ème axe: Q227
8 1er côté: Q218
8 2ème côté: Q219
8 Nombre de coupes: Q240
8 Avance plongée en profondeur: Q206
8 Avance fraisage: Q207
8 Avance transversale: Q209
8 Distance d'approche: Q200
Partant de la position actuelle, la TNC positionne tout d’abord
l’outil dans le plan d’usinage, puis dans l’axe d'outil au point
initial. Pré-positionner l'outil de manière à éviter toute
collision avec la pièce ou les matériels de bridage!
X
Z
Q200
Q227
Q206
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
