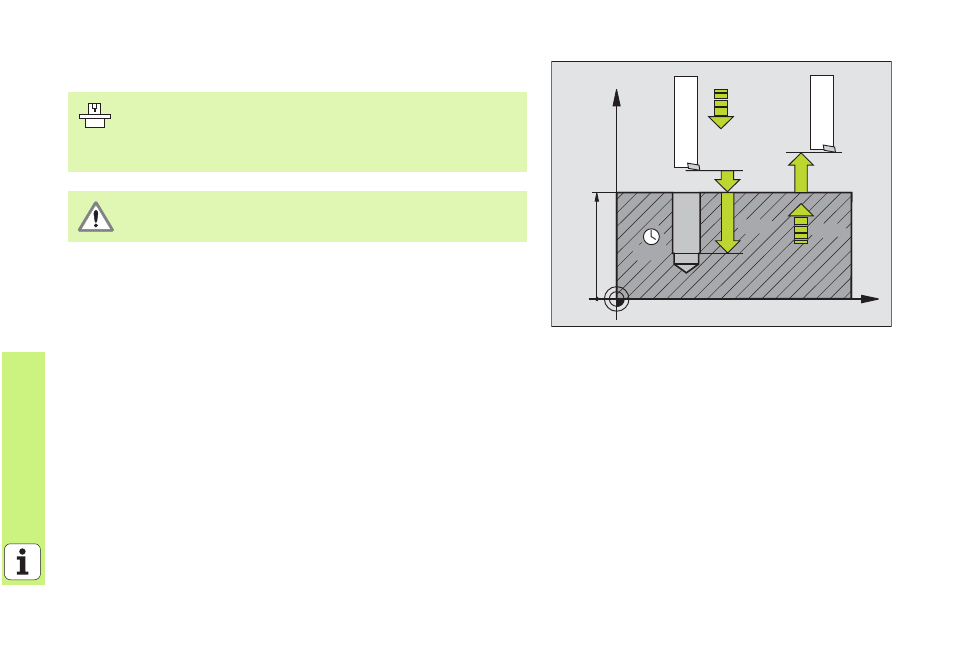

ALESAGE A L’OUTIL (cycle 202)
8
CYCL DEF: Sélectionner le cycle 202 ALESAGE A L’OUTIL
8
Distance d’approche: Q200
8
Profondeur: Distance entre surface de la pièce et fond du trou: Q201
8
Avance plongée en profondeur: Q206
8
Temporisation au fond: Q211
8
Avance retrait: Q208
8
Coordonnée surface pièce: Q203
8
Saut de bride: Q204
8
Sens dégagement (0/1/2/3/4) au fond du trou: Q214
8
Angle pour orientation broche: Q336
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine pour l'utilisation du cycle
ALESAGE A L'OUTIL.
L'usinage est exécuté avec l'asservissement de la broche!
Danger de collision! Sélectionner le sens de dégagement de
l'outil de manière à ce que l'outil s'éloigne du bord du trou!
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
