Cycles SL

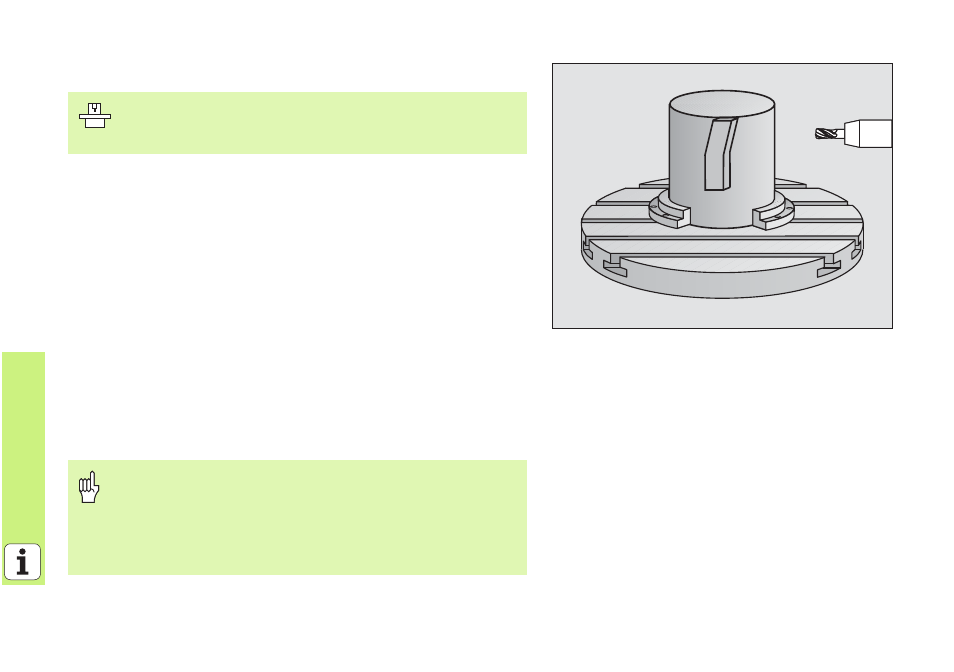

CORPS D’UN CYLINDRE (cycle 39, option de logiciel 1)
Avec le cycle 39 CORPS D’UN CYLINDRE CONTOUR EXTERNE, vous pouvez
transposer sur le corps d'un cylindre un contour ouvert préalablement
défini à plat sur le déroulé.
8 Définir le contour dans un sous-programme et avec le cycle 14 CONTOUR
8 CYCL DEF: Sélectionner le cycle 39 CORPS D’UN CYLINDRE CONTOUR
EXTERNE
8 Profondeur de fraisage: Q1
8 Surépaisseur de finition latérale: Q3
8 Distance d’approche: Q6 Distance entre l'outil et la surface de la
pièce
8 Profondeur de passe: Q10
8 Avance plongée en profondeur: Q11
8 Avance fraisage: Q12
8 Rayon du cylindre: Q16 .
8 Unité de mesure: Q17 Degré = 0, mm/inch = 1
La machine et la TNC doivent avoir être préparées par le
constructeur de la machine pour l'utilisation du cycle
39 CORPS D’UN CYLINDRE, CONTOUR EXTERNE
!
„
Le bridage de la pièce doit être centré!
„ L'axe d'outil doit être perpendiculaire à l'axe du plateau
circulaire!
„ Le cycle 14 CONTOUR ne peut contenir qu'un n° de label!
„
Le sous-programme peut contenir jusqu'à environ
2048 segments de droite!
