Cycles SL
CORPS D’UN CYLINDRE (cycle 28, option de logiciel 1)

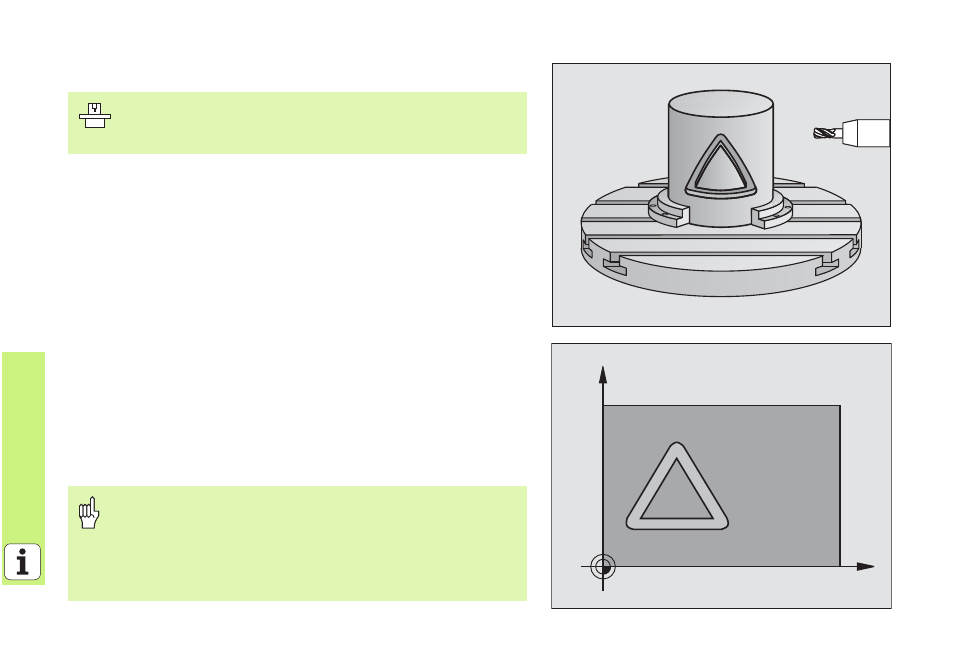

Avec le cycle 28 CORPS D’UN CYLINDRE, vous pouvez transposer sur le
corps d'un cylindre une rainure préalablement définie à plat sur le
déroulé, sans distorsions des parois.
8 Définir le contour dans un sous-programme et avec le cycle 14 CONTOUR
8 CYCL DEF: Sélectionner le cycle 28 CORPS D’UN CYLINDRE
8 Profondeur de fraisage: Q1
8 Surépaisseur de finition latérale: Q3
8 Distance d’approche: Q6 Distance entre l'outil et la surface de la
pièce
8 Profondeur de passe: Q10
8 Avance plongée en profondeur: Q11
8 Avance fraisage: Q12
8 Rayon du cylindre: Q16 .
8 Unité de mesure: Q17 Degré = 0, mm/inch = 1
8 Largeur rainure: Q20
8 Tolérance: Q21
La machine et la TNC doivent avoir être préparées par le
constructeur de la machine pour l'utilisation du cycle
28 CORPS D’UN CYLINDRE
!
„ Le bridage de la pièce doit être centré!
„ L'axe d'outil doit être perpendiculaire à l'axe du plateau
circulaire!
„
Le cycle 14 CONTOUR ne peut contenir qu'un n° de label!
„ Le sous-programme peut contenir jusqu'à environ
2048 segments de droite!
C
Z
