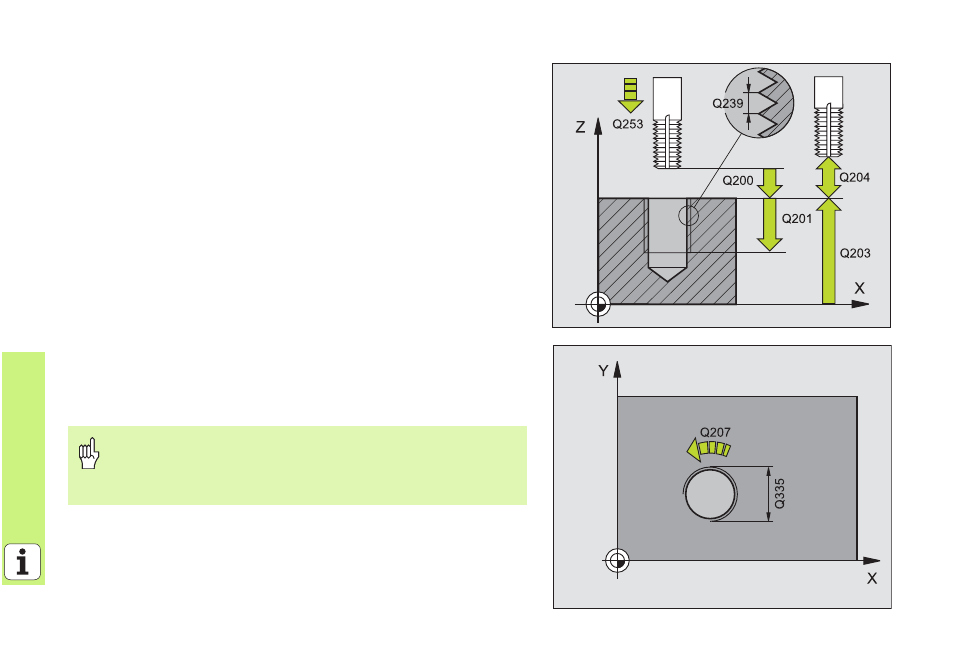

FRAISAGE DE FILETS (cycle 262)
8 Prépositionnement au centre du trou avec R0
8 CYCL DEF: Sélectionner le cycle 262 FRAISAGE DE FILETS
8 Diamètre nominal du filet: Q335
8 Pas de vis: Q239
Le signe détermine le sens du filet vers la droite ou vers la gauche:
Filet à droite: +
Filet à gauche: -
8 Profondeur de filetage: Distance entre la surface de la pièce et la fin
du filet: Q201
8 Nombre de filets par pas: Q355
8 Avance de pré-positionnement: Q253
8 Mode fraisage: Q351
En avalant: +1
En opposition: -1
8 Distance d’approche: Q200
8 Coordonnée surface pièce: Q203
8 Saut de bride: Q204
8 Avance fraisage: Q207
Notez que la TNC exécute un déplacement compensatoire
dans l'axe d'outil avant le déplacement d'approche.
L'importance du déplacement compensatoire dépend du pas
de vis. Le trou doit présenter un emplacement suffisant!
