Fraisage de trous (cycle 208) – HEIDENHAIN iTNC 530 (340 49x-03) Pilot Manuel d'utilisation
Page 54
54
Cycle
s
d’
u
s
in
age
d
e
trous
et
fil
e
ts

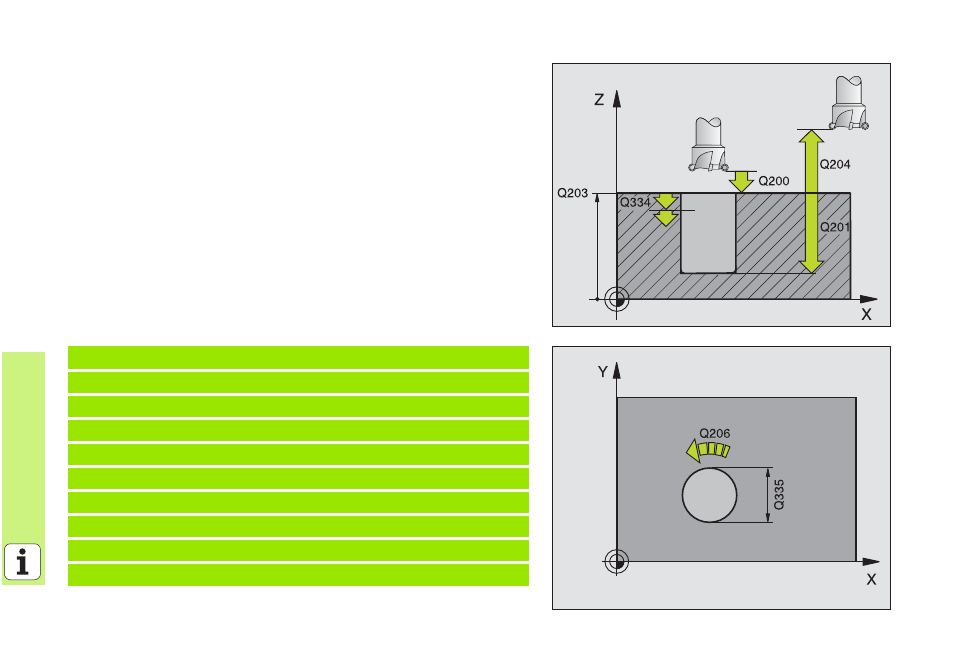

FRAISAGE DE TROUS (cycle 208)
8
Prépositionnement au centre du trou avec R0
8
CYCL DEF: Sélectionner le cycle 208 FRAISAGE DE TROUS
8
Distance d’approche: Q200
8
Profondeur: Distance entre surface de la pièce et fond du trou: Q201
8
Avance plongée en profondeur: Q206
8
Passe par rotation hélic. (pas de vis): Q334
8
Coordonnée surface pièce: Q203
8
Saut de bride: Q204
8
Diamètre nominal du trou: Q335
8
Diamètre de pré-perçage: Q342
Mode fraisage: Q351
En avalant: +1
En opposition: -1
12 CYCL DEF 208 FRAISAGE DE TROUS
Q200=2
;DISTANCE D’APPROCHE
Q201=-80
;PROFONDEUR
Q206=150
;AVANCE PLONGÉE PROF.
Q334=1.5
;PROFONDEUR DE PASSE
Q203=+100
;COORD. SURFACE PIÈCE
Q204=50
;SAUT DE BRIDE
Q335=25
;DIAMÈTRE NOMINAL
Q342=0
;DIAMÈTRE PRÉ-PERÇAGE
Q351=0
;MODE FRAISAGE
