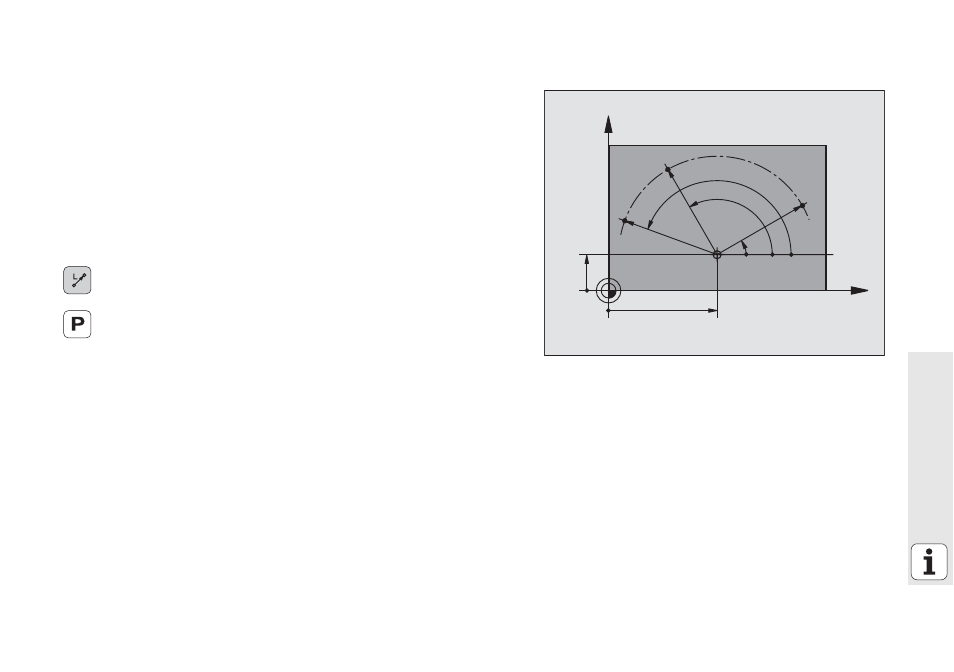

Coordonnées polaires
Les cotes en coordonnées polaires se réfèrent au pôle CC. Une
position est définie dans le plan d’usinage par:
„ le rayon polaire PR = distance entre la position et le pôle CC
„ l’angle polaire PA = angle compris entre l'axe de référence et la ligne CC – PR
Cotes incrémentales
Les cotes incrémentales en coordonnées polaires se réfèrent à la
dernière position programmée.
Programmation de coordonnées polaires
8 Sélectionner la fonction de contournage
8 Appuyer sur la touche P
8 Répondre aux questions de dialogue
