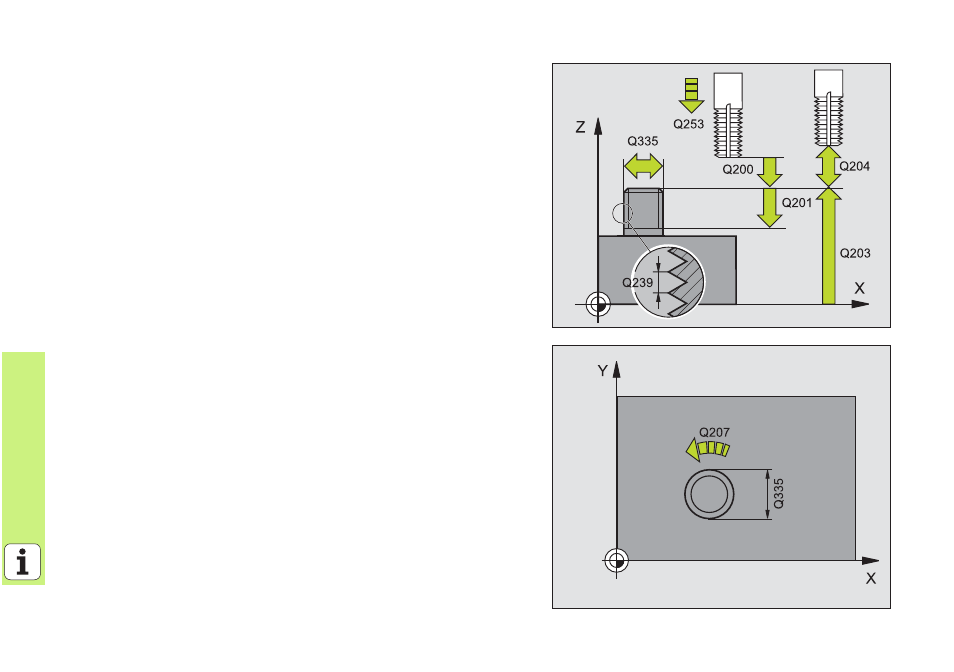

FILETAGE EXTERNE SUR TENON (cycle 267)
8 Prépositionnement au centre du trou avec R0
8 CYCL DEF: Sélectionner le cycle 267 FILETAGE EXTERNE SUR TENON
8 Diamètre nominal du filet: Q335
8 Pas de vis: Q239
Le signe détermine le sens du filet vers la droite ou vers la gauche:
Filet à droite: +
Filet à gauche: -
8 Profondeur de filetage: Distance entre la surface de la pièce et la fin
du filet: Q201
8 Nombre de filets par pas: Q355
8 Avance de pré-positionnement: Q253
8 Mode fraisage: Q351
En avalant: +1
En opposition: -1
8 Distance d’approche: Q200
8 Profondeur pour chanfrein: Q358
8 Décalage jusqu'au chanfrein: Q359
8 Coordonnée surface pièce: Q203
8 Saut de bride: Q204
8 Avance plongée: Q254
8 Avance fraisage: Q207
