Cycles SL

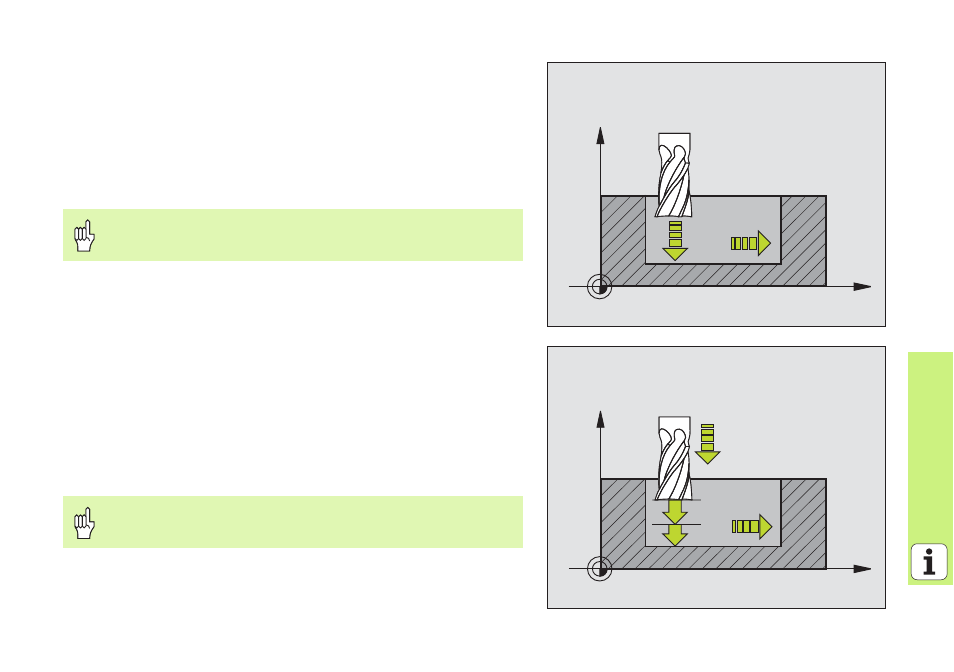

FINITION EN PROFONDEUR (cycle 23)
On effectue la finition du plan à usiner parallèlement au contour en tenant
compte de la surépaisseur de profondeur.
8
CYCL DEF: Sélectionner le cycle 23 FINITION EN PROFONDEUR
8
Avance plongée en profondeur: Q11
Avance évidement: Q12
8
Avance retrait: Q208
FINITION LATERALE (cycle 24)
Finition des différents éléments de contour.
8
CYCL DEF: Sélectionner le cycle 24 FINITION LATERALE
8
Sens de rotation: Q9 Sens horaire Q9 = -1, sens anti-horaire Q9 = +1
8
Profondeur de passe: Q10
8
Avance plongée en profondeur: Q11
8
Avance évidement: Q12
8
Surépaisseur de finition latérale: Q14: Surépaisseur pour plusieurs
opérations de finition
Appeler le cycle 22 EVIDEMENT avant le cycle 23!
X
Z
Q11
Q12
Appeler le cycle 22 EVIDEMENT avant le cycle 24!
X
Z
Q11
Q12
Q10
