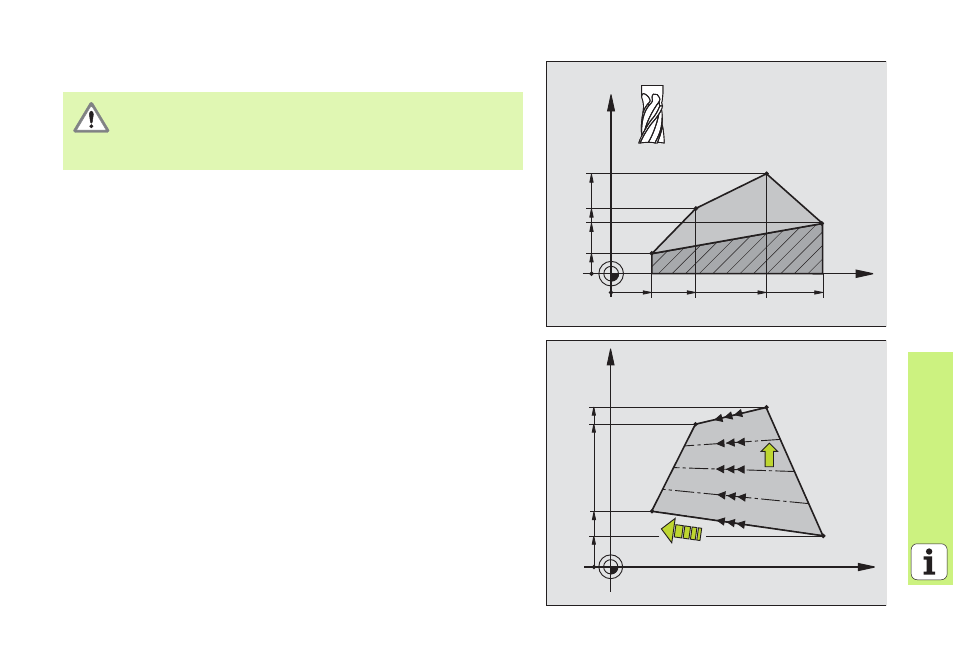

SURFACE REGULIERE (cycle 231)
8
CYCL DEF: Sélectionner le cycle 231 SURFACE REGULIRE
8
Point initial 1er axe: Q225
8
Point initial 2ème axe: Q226
8
Point initial 3ème axe: Q227
8
2ème point 1er axe: Q228
8
2ème point 2ème axe: Q229
8
2ème point 3ème axe: Q230
8
3ème point 1er axe: Q232
8
3ème point 2ème axe: Q232
8
3ème point 3ème axe: Q233
8
4ème point 1er axe: Q234
8
4ème point 2ème axe: Q235
8
4ème point 3ème axe: Q236
8
Nombre de coupes: Q240
8
Avance fraisage: Q207
Partant de la position actuelle, la TNC positionne tout d’abord
l’outil dans le plan d’usinage, puis dans l’axe d'outil au point
initial (point 1). Pré-positionner l'outil de manière à éviter
toute collision avec la pièce ou les matériels de bridage!
X
Z
Q236
Q233
Q227
Q230
Q228
Q225
Q234
Q231
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
