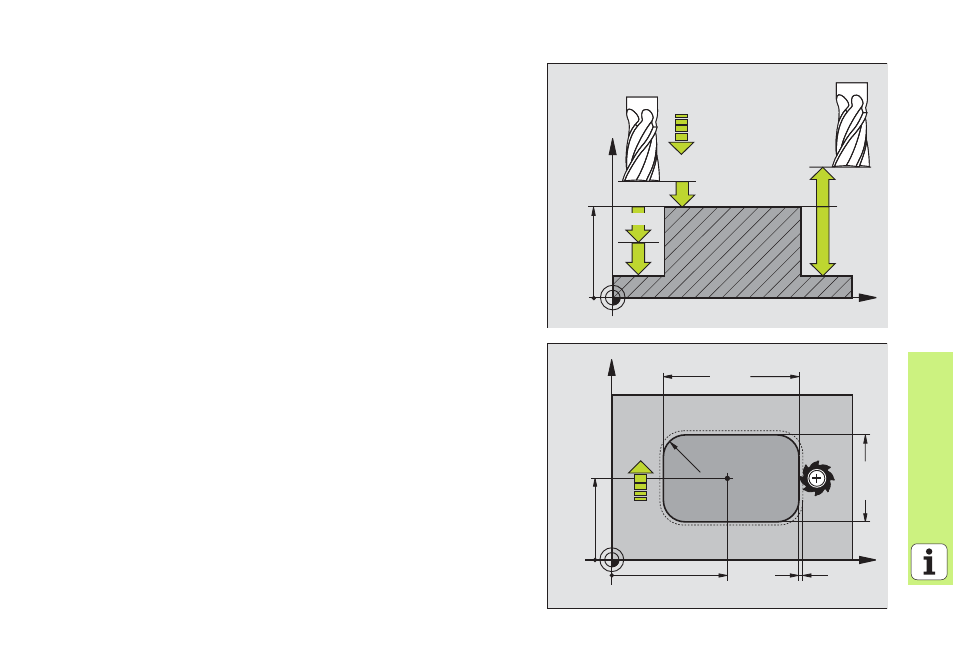

FINITION DE TENON (cycle 213)
8 CYCL DEF: Sélectionner le cycle 213 FINITION DE TENON
8 Distance d'approche: Q200
8 Profondeur: Distance entre la surface de la pièce et le fond du tenon:
Q201
8 Avance plongée en profondeur: Q206
8 Profondeur de passe: Q202
8 Avance fraisage: Q207
8 Coordonnée surface pièce: Q203
8 Saut de bride: Q204
8 Centre 1er axe: Q216
8 Centre 2ème axe: Q217
8 1er côté: Q218
8 2ème côté: Q219
8 Rayon d'angle: Q220
8 Surépaisseur 1er axe: Q221
La TNC pré-positionne automatiquement l'outil dans l'axe d'outil et dans
le plan d'usinage. Si la valeur de Profondeur de passe est supérieure ou
égale à la valeur Profondeur, l'outil se déplace en une passe à la
profondeur.
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q219
Q218
Q217
Q216
Q207
Q221
Q220
