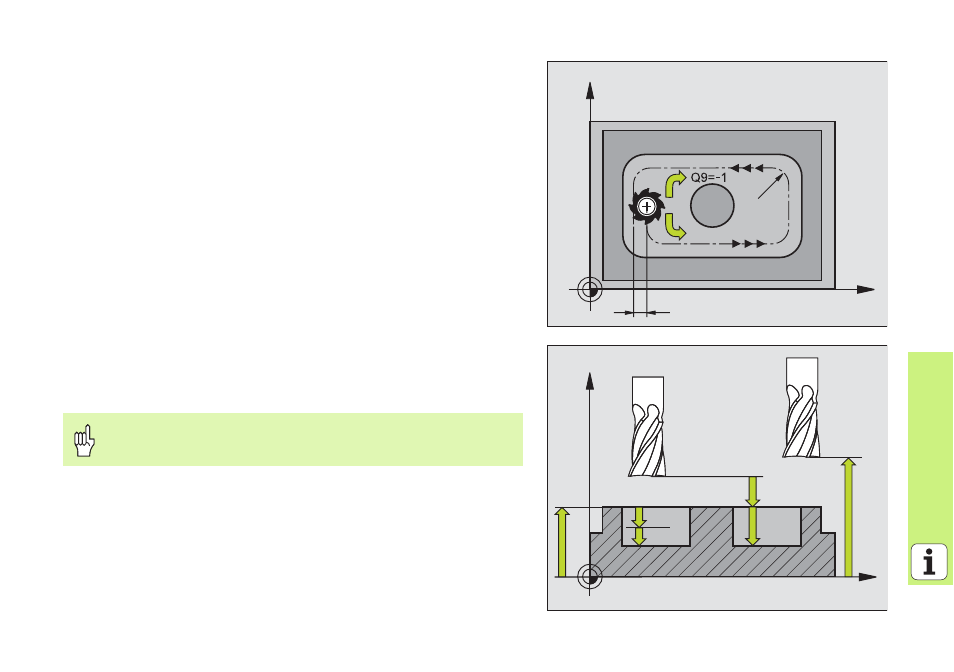

DONNEES DU CONTOUR (cycle 20)
Dans le cycle 20 DONNEES DU CONTOUR, vous définissez les informations
concernant l'usinage avec les cycles 21 à 24.
8
CYCL DEF: Sélectionner le cycle 20 DONNEES DU CONTOUR
8
Profondeur de fraisage: Distance entre la surface de la pièce et le
fond de la poche: Q1
8
Facteur de recouvrement: Q2
8
Surépaisseur de finition latérale: Q3
8
Surépaisseur de finition en profondeur Q4
8
Coordonnée surface pièce: Coordonnée de la surface de la pièce par
rapport au point zéro actuel: Q5
8
Distance d’approche: Distance entre l'outil et la surface de la pièce:
Q6
8
Hauteur de sécurité: Hauteur excluant tout risque de collision avec la
pièce: Q7
8
Rayon interne d'arrondi: Rayon d'arrondi de la trajectoire du centre
de l'outil aux angles internes: Q8
8
Sens de rotation: Q9: Sens horaire Q9 = -1, sens anti-horaire Q9 = +1
Le cycle 20 DONNEES DU CONTOUR est actif dès qu'il a été
défini!
X
Y
k
Q9=+1
Q8
X
Z
Q6
Q7
Q1
Q10
Q5
