87
Fraisage

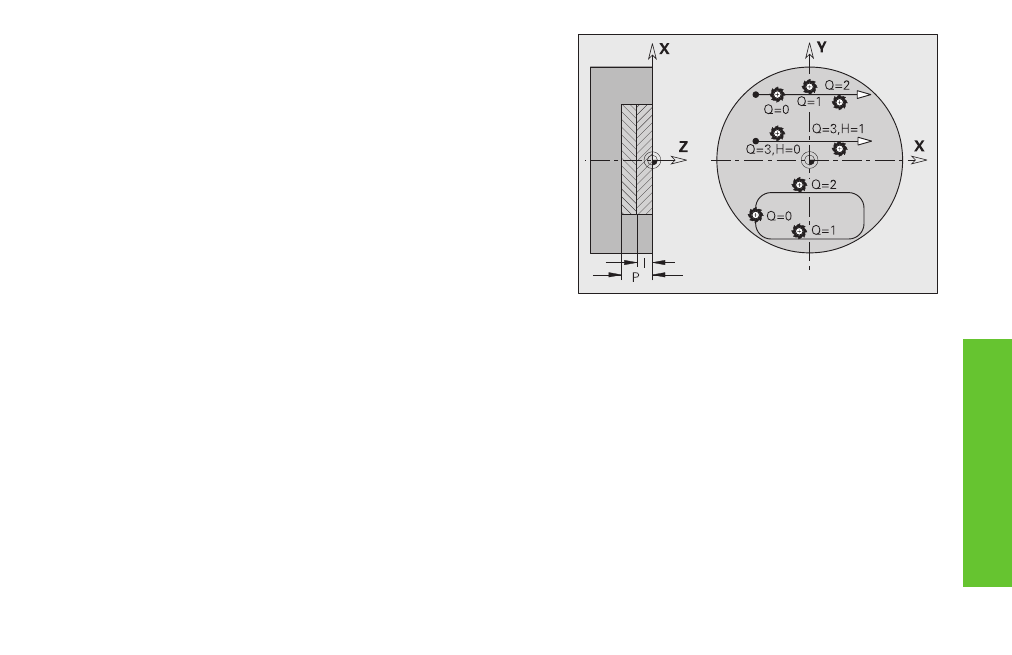

Fraisage de contour G840
G840 effectue le fraisage, la finition, le gravage, ou l'ébavurage des
figures ou „contours libres“ (contours ouverts ou fermés).
Paramètres
Q:
Type de cycle (= endroit du fraisage)
n
Q=0: centre de la fraise sur le contour (sans CRF)
n
Q=1 – contour fermé: fraisage interne
n
Q=1 – contour ouvert: à gauche dans le sens de l'usinage
n
Q=2 – contour fermé: fraisage externe
n
Q=2 – contour ouvert: à droite dans le sens de l'usinage
n
Q=3 (seulement avec contours ouverts): le sens du fraisage (à
gauche ou à droite du contour) dépend du „sens H“ et du sens de
rotation de la fraise
NS:
Début section du contour – n° de séquence
n
figures: numéro de séquence de la figure
n
„contour libre“ (ouvert ou fermé): premier élément du contour
(pas le point initial)
NE:
Fin section du contour – n° de séquence
n
figures: pas d'introduction
n
contours fermés: introduction inutile
n
contours ouverts: dernier élément de contour à fraiser
n
le contour comporte un seul élément: introduction inutile
H:
Sens de déplacement de la fraise – par défaut: 0
n
H=0: en opposition
n
H=1: en avalant
I:
Plongée (max.) – pas d'introduction: fraisage en une passe
F:
Avance de plongée (pour plongée en profondeur) – par défaut:
avance active
E:
Avance réduite pour éléments circulaires – pas d'introduction:
avance en cours
