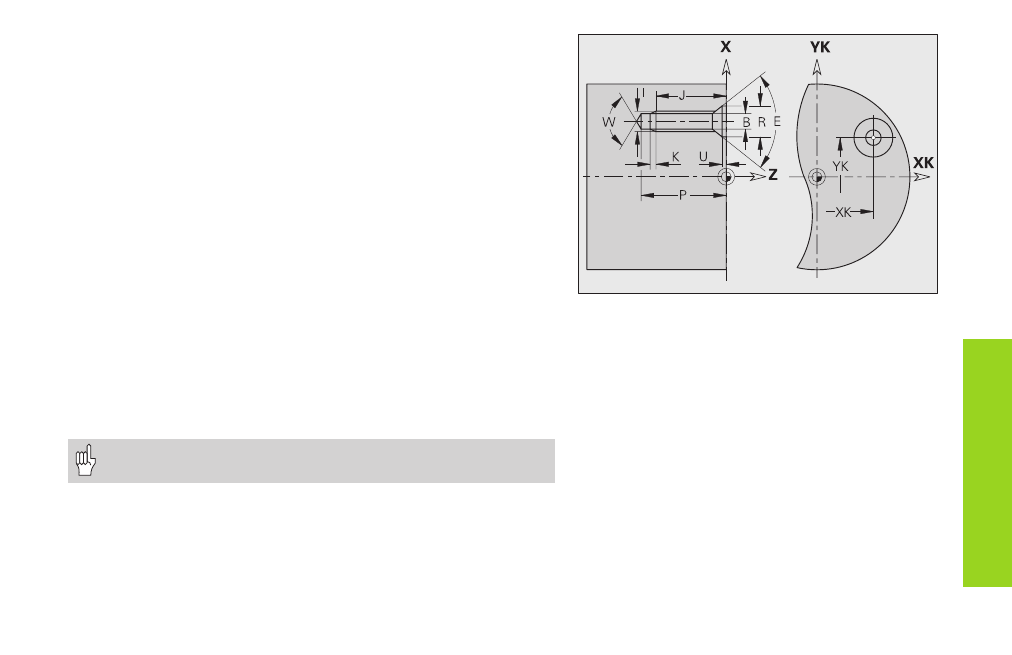

Perçage sur la face frontale G300-Géo
G300 définit un trou avec lamage et filet sur la face frontale/arrière.
Paramètres
XK,YK: Centre du trou
B:
Diamètre de perçage
P: Profondeur de perçage (sans pointe de perçage)
W: Angle de pointe – par défaut: 180°
R: Diamètre de lamage
U: Profondeur de lamage
E: Angle de lamage
I: Diamètre du filet
J: Profondeur du filet
K: Attaque du filet (longueur en sortie)
F: Pas de vis
V: Filet à gauche ou à droite – par défaut: 0
■ V=0: filet à droite
■ V=1: filet à gauche
A: Angle (référence: axe Z)
■ face frontale – par défaut: 0° (plage: –90° < A < 90°)
■ face arrière – par défaut: 180° (plage: 90° < A < 270°)
O: Diamètre de centrage
Usiner avec G71...G74 les trous définis avec G300-Géo.
